SMD1812B200TF/16
  • Share:

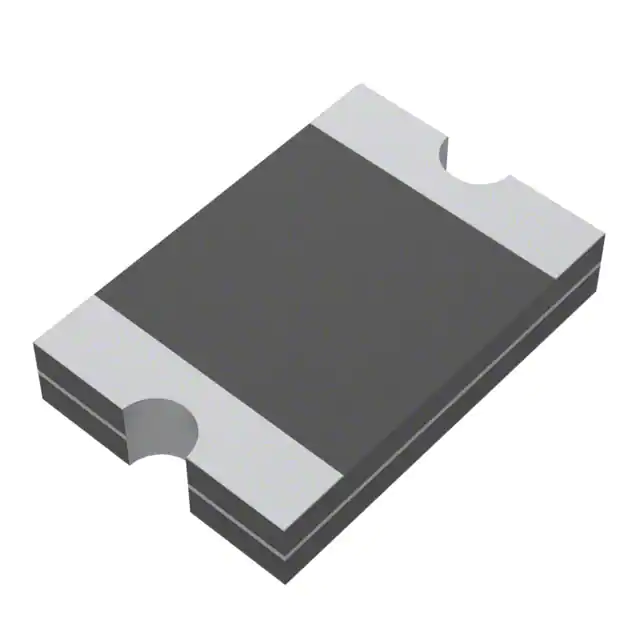

YAGEO SMD1812B200TF/16

Manufacturer No:
SMD1812B200TF/16
Manufacturer:
YAGEO
Package:
Tape & Reel (TR)
Datasheet:
SMD1812B200TF/16 Datasheet
ECAD Model:
-
Description:
POLYMERIC PTC RESETTABLE FUSE SU
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Polymeric
Voltage - Max:16V
Current - Max:100 A
Current - Hold (Ih) (Max):2 A
Current - Trip (It):3.5 A
Time to Trip:2 s
Resistance - Initial (Ri) (Min):20 mOhms
Resistance - Post Trip (R1) (Max):75 mOhms
Resistance - 25°C (Typ):-
Operating Temperature:-40°C ~ 85°C
Ratings:-
Mounting Type:Surface Mount
Package / Case:1812 (4532 Metric), Concave
Size / Dimension:0.179" L x 0.128" W (4.55mm x 3.24mm)
Height - Seated (Max):-
Thickness (Max):0.079" (2.00mm)
Lead Spacing:-
0 Remaining View Similar

In Stock

$0.19
193

Please send RFQ , we will respond immediately.

Similar Products

Part Number SMD1812B200TF/16 SMD1812B260TF/16
Manufacturer YAGEO YAGEO
Product Status Active Active
Type Polymeric Polymeric
Voltage - Max 16V 16V
Current - Max 100 A 100 A
Current - Hold (Ih) (Max) 2 A 2.6 A
Current - Trip (It) 3.5 A 5 A
Time to Trip 2 s 5 s
Resistance - Initial (Ri) (Min) 20 mOhms 15 mOhms
Resistance - Post Trip (R1) (Max) 75 mOhms 50 mOhms
Resistance - 25°C (Typ) - -
Operating Temperature -40°C ~ 85°C -40°C ~ 85°C
Ratings - -
Mounting Type Surface Mount Surface Mount
Package / Case 1812 (4532 Metric), Concave 1812 (4532 Metric), Concave
Size / Dimension 0.179" L x 0.128" W (4.55mm x 3.24mm) 0.179" L x 0.128" W (4.55mm x 3.24mm)
Height - Seated (Max) - -
Thickness (Max) 0.079" (2.00mm) 0.083" (2.10mm)
Lead Spacing - -
