ILSB1206ER1R8K
  • Share:

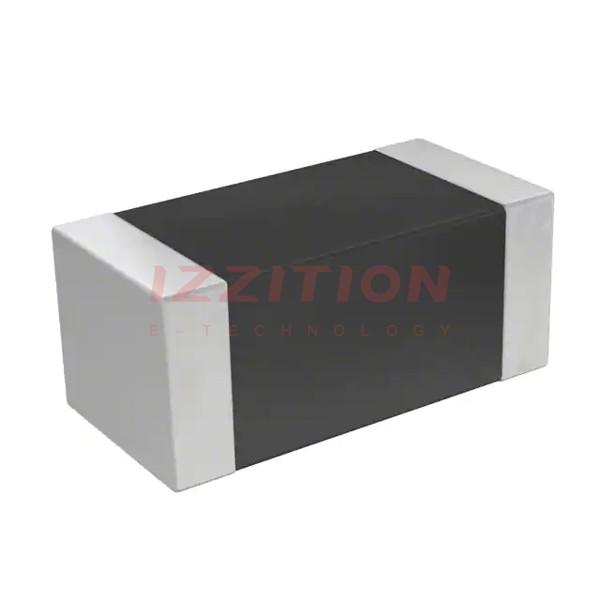

Vishay Dale ILSB1206ER1R8K

Manufacturer No:
ILSB1206ER1R8K
Manufacturer:
Vishay Dale
Package:
Tape & Reel (TR)
Datasheet:
ILSB1206ER1R8K Datasheet
ECAD Model:
-
Description:
FIXED IND 1.8UH 50MA 500MOHM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Multilayer
Material - Core:Ferrite
Inductance:1.8 µH
Tolerance:±10%
Current Rating (Amps):50 mA
Current - Saturation (Isat):-
Shielding:Shielded
DC Resistance (DCR):500mOhm Max
Q @ Freq:45 @ 10MHz
Frequency - Self Resonant:64MHz
Ratings:-
Operating Temperature:-55°C ~ 125°C
Inductance Frequency - Test:10 MHz
Features:-
Mounting Type:Surface Mount
Package / Case:1206 (3216 Metric)
Supplier Device Package:1206
Size / Dimension:0.126" L x 0.063" W (3.20mm x 1.60mm)
Height - Seated (Max):0.055" (1.40mm)
0 Remaining View Similar

In Stock

$0.08
5,033

Please send RFQ , we will respond immediately.

Similar Products

Part Number ILSB1206ER1R8K ILSB1206ER6R8K   ILSB1206ER1R0K   ILSB1206ER1R2K   ILSB1206ER1R5K
Manufacturer Vishay Dale Vishay Dale Vishay Dale Vishay Dale Vishay Dale
Product Status Active Active Active Active Active
Type Multilayer Multilayer Multilayer Multilayer Multilayer
Material - Core Ferrite Ferrite Ferrite Ferrite Ferrite
Inductance 1.8 µH 6.8 µH 1 µH 1.2 µH 1.5 µH
Tolerance ±10% ±10% ±10% ±10% ±10%
Current Rating (Amps) 50 mA 25 mA 100 mA 100 mA 50 mA
Current - Saturation (Isat) - - - - -
Shielding Shielded Shielded Shielded Shielded Shielded
DC Resistance (DCR) 500mOhm Max 800mOhm Max 400mOhm Max 500mOhm Max 500mOhm Max
Q @ Freq 45 @ 10MHz 45 @ 4MHz 45 @ 10MHz 45 @ 10MHz 45 @ 10MHz
Frequency - Self Resonant 64MHz 34MHz 87MHz 75MHz 69MHz
Ratings - - - - -
Operating Temperature -55°C ~ 125°C -55°C ~ 125°C -55°C ~ 125°C -55°C ~ 125°C -55°C ~ 125°C
Inductance Frequency - Test 10 MHz 4 MHz 10 MHz 10 MHz 10 MHz
Features - - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case 1206 (3216 Metric) 1206 (3216 Metric) 1206 (3216 Metric) 1206 (3216 Metric) 1206 (3216 Metric)
Supplier Device Package 1206 1206 1206 1206 1206
Size / Dimension 0.126" L x 0.063" W (3.20mm x 1.60mm) 0.126" L x 0.063" W (3.20mm x 1.60mm) 0.126" L x 0.063" W (3.20mm x 1.60mm) 0.126" L x 0.063" W (3.20mm x 1.60mm) 0.126" L x 0.063" W (3.20mm x 1.60mm)
Height - Seated (Max) 0.055" (1.40mm) 0.055" (1.40mm) 0.055" (1.40mm) 0.055" (1.40mm) 0.055" (1.40mm)
