IHLE4040DDEW6R8M5A
  • Share:

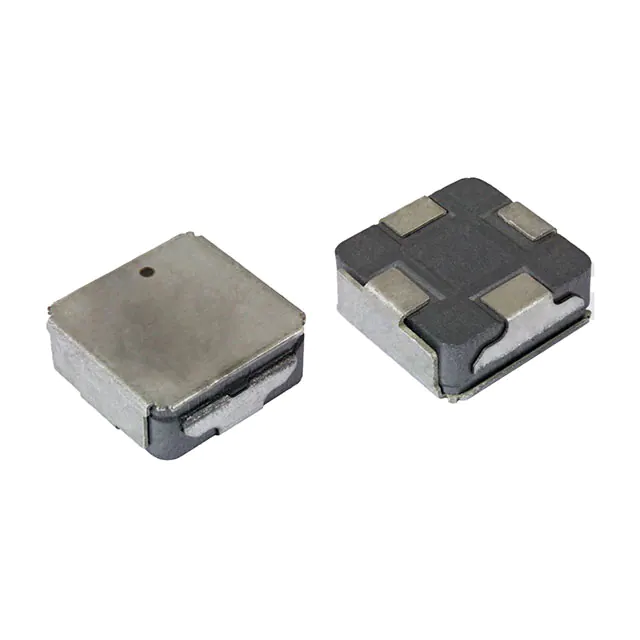

Vishay Dale IHLE4040DDEW6R8M5A

Manufacturer No:
IHLE4040DDEW6R8M5A
Manufacturer:
Vishay Dale
Package:
Tape & Reel (TR)
Datasheet:
IHLE4040DDEW6R8M5A Datasheet
ECAD Model:
-
Description:
IHLE-4040DD-5A 6.8 20% ER E3
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:-
Material - Core:Metal Composite
Inductance:6.8 µH
Tolerance:±20%
Current Rating (Amps):9.1 A
Current - Saturation (Isat):9A
Shielding:Shielded
DC Resistance (DCR):22.36mOhm Max
Q @ Freq:-
Frequency - Self Resonant:16.3MHz
Ratings:AEC-Q200
Operating Temperature:-55°C ~ 155°C
Inductance Frequency - Test:100 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.430" L x 0.426" W (10.92mm x 10.82mm)
Height - Seated (Max):0.174" (4.42mm)
0 Remaining View Similar

In Stock

$2.06
42

Please send RFQ , we will respond immediately.

Similar Products

Part Number IHLE4040DDEW6R8M5A IHLE4040DDER6R8M5A
Manufacturer Vishay Dale Vishay Dale
Product Status Active Active
Type - Wirewound
Material - Core Metal Composite -
Inductance 6.8 µH 6.8 µH
Tolerance ±20% ±20%
Current Rating (Amps) 9.1 A 9.1 A
Current - Saturation (Isat) 9A 9A
Shielding Shielded Shielded
DC Resistance (DCR) 22.36mOhm Max 22.36mOhm Max
Q @ Freq - -
Frequency - Self Resonant 16.3MHz -
Ratings AEC-Q200 AEC-Q200
Operating Temperature -55°C ~ 155°C -55°C ~ 155°C
Inductance Frequency - Test 100 kHz 100 kHz
Features - -
Mounting Type Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard, 4 Lead
Supplier Device Package - 4040
Size / Dimension 0.430" L x 0.426" W (10.92mm x 10.82mm) 0.426" L x 0.426" W (10.82mm x 10.82mm)
Height - Seated (Max) 0.174" (4.42mm) 0.169" (4.30mm)
