IHLE2525CDER1R0M5A
  • Share:

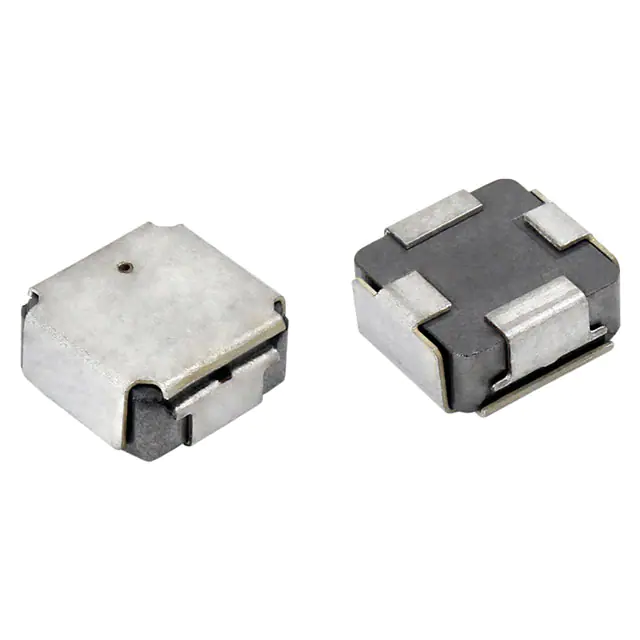

Vishay Dale IHLE2525CDER1R0M5A

Manufacturer No:
IHLE2525CDER1R0M5A
Manufacturer:
Vishay Dale
Package:
Tape & Reel (TR)
Datasheet:
IHLE2525CDER1R0M5A Datasheet
ECAD Model:
-
Description:
IHLE-2525CD-5A 1 20% ER E3
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:-
Material - Core:Metal Composite
Inductance:1 µH
Tolerance:±20%
Current Rating (Amps):12 A
Current - Saturation (Isat):13A
Shielding:Shielded
DC Resistance (DCR):8.45mOhm Max
Q @ Freq:-
Frequency - Self Resonant:53.2MHz
Ratings:AEC-Q200
Operating Temperature:-55°C ~ 155°C
Inductance Frequency - Test:100 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard, 4 Lead
Supplier Device Package:Nonstandard, 4 Lead
Size / Dimension:0.284" L x 0.280" W (7.21mm x 7.12mm)
Height - Seated (Max):0.132" (3.35mm)
0 Remaining View Similar

In Stock

$1.71
56

Please send RFQ , we will respond immediately.

Similar Products

Part Number IHLE2525CDER1R0M5A IHLE2525CDER1R5M5A   IHLE2525CDER100M5A   IHLE2525CDER150M5A
Manufacturer Vishay Dale Vishay Dale Vishay Dale Vishay Dale
Product Status Active Active Active Active
Type - - - -
Material - Core Metal Composite Metal Composite Metal Composite Metal Composite
Inductance 1 µH 1.5 µH 10 µH 15 µH
Tolerance ±20% ±20% ±20% ±20%
Current Rating (Amps) 12 A 10.6 A 4 A 2.9 A
Current - Saturation (Isat) 13A 11.6A 2.9A 2.8A
Shielding Shielded Shielded Shielded Shielded
DC Resistance (DCR) 8.45mOhm Max 13.2mOhm Max 76.9mOhm Max 127mOhm Max
Q @ Freq - - - -
Frequency - Self Resonant 53.2MHz 45.9MHz 14MHz 10.4MHz
Ratings AEC-Q200 AEC-Q200 AEC-Q200 AEC-Q200
Operating Temperature -55°C ~ 155°C -55°C ~ 155°C -55°C ~ 155°C -55°C ~ 155°C
Inductance Frequency - Test 100 kHz 100 kHz 100 kHz 100 kHz
Features - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard, 4 Lead Nonstandard, 4 Lead Nonstandard, 4 Lead Nonstandard, 4 Lead
Supplier Device Package Nonstandard, 4 Lead Nonstandard, 4 Lead Nonstandard, 4 Lead Nonstandard, 4 Lead
Size / Dimension 0.284" L x 0.280" W (7.21mm x 7.12mm) 0.284" L x 0.280" W (7.21mm x 7.12mm) 0.284" L x 0.280" W (7.21mm x 7.12mm) 0.284" L x 0.280" W (7.21mm x 7.12mm)
Height - Seated (Max) 0.132" (3.35mm) 0.132" (3.35mm) 0.132" (3.35mm) 0.132" (3.35mm)
