212630-6
  • Share:

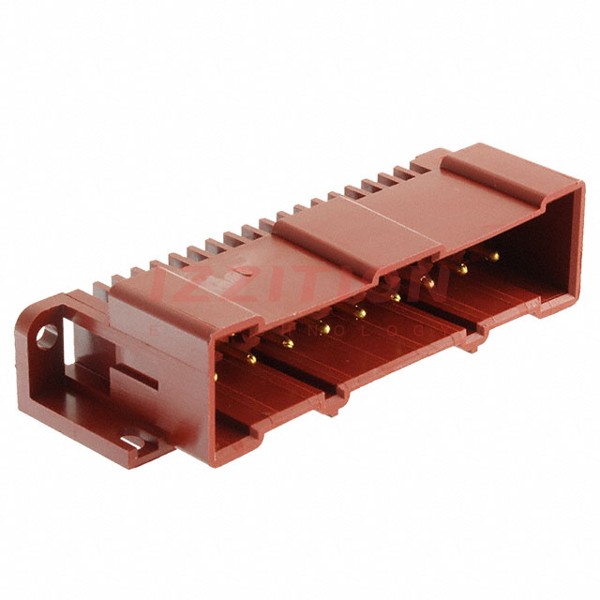

TE Connectivity AMP Connectors 212630-6

Manufacturer No:
212630-6
Manufacturer:
TE Connectivity AMP Connectors
Package:
Tray
Datasheet:
212630-6 Datasheet
ECAD Model:
-
Description:
CONN HEADER R/A 19POS 6.35MM
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Connector Type:Header
Contact Type:Male Pin
Pitch - Mating:0.250" (6.35mm)
Number of Positions:19
Number of Rows:2
Row Spacing - Mating:0.200" (5.08mm)
Number of Positions Loaded:17
Style:Board to Board or Cable
Shrouding:Shrouded - 4 Wall
Mounting Type:Through Hole, Right Angle
Termination:Solder
Fastening Type:Latch Holder
Contact Length - Mating:-
Contact Length - Post:0.120" (3.05mm)
Overall Contact Length:-
Insulation Height:0.750" (19.05mm)
Contact Shape:Circular
Contact Finish - Mating:Gold
Contact Finish Thickness - Mating:30.0µin (0.76µm)
Contact Finish - Post:Tin
Contact Material:Brass
Insulation Material:Polyamide (PA), Nylon
Features:Mounting Flange
Operating Temperature:-55°C ~ 130°C
Ingress Protection:-
Material Flammability Rating:UL94 V-0
Insulation Color:Red
Current Rating (Amps):7.5A
Voltage Rating:600V
0 Remaining View Similar

In Stock

-
498

Please send RFQ , we will respond immediately.

Similar Products

Part Number 212630-6 212630-1   212630-4   212630-5
Manufacturer TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors
Product Status Obsolete Obsolete Active Obsolete
Connector Type Header Header Header Header
Contact Type Male Pin Male Pin Male Pin Male Pin
Pitch - Mating 0.250" (6.35mm) 0.250" (6.35mm) 0.250" (6.35mm) 0.250" (6.35mm)
Number of Positions 19 19 19 19
Number of Rows 2 2 2 2
Row Spacing - Mating 0.200" (5.08mm) 0.200" (5.08mm) 0.200" (5.08mm) 0.200" (5.08mm)
Number of Positions Loaded 17 All All 17
Style Board to Board or Cable Board to Board or Cable Board to Board or Cable Board to Board or Cable
Shrouding Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall
Mounting Type Through Hole, Right Angle Through Hole, Right Angle Through Hole, Right Angle Through Hole, Right Angle
Termination Solder Solder Solder Solder
Fastening Type Latch Holder Latch Holder Latch Holder Latch Holder
Contact Length - Mating - - - -
Contact Length - Post 0.120" (3.05mm) 0.120" (3.05mm) 0.120" (3.05mm) 0.120" (3.05mm)
Overall Contact Length - - - -
Insulation Height 0.750" (19.05mm) 0.750" (19.05mm) 0.750" (19.05mm) 0.750" (19.05mm)
Contact Shape Circular Circular Circular Circular
Contact Finish - Mating Gold Gold Gold Gold
Contact Finish Thickness - Mating 30.0µin (0.76µm) 30.0µin (0.76µm) 30.0µin (0.76µm) 30.0µin (0.76µm)
Contact Finish - Post Tin Tin-Lead Tin Tin
Contact Material Brass Brass Brass Brass
Insulation Material Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon
Features Mounting Flange Mounting Flange Mounting Flange Mounting Flange
Operating Temperature -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C
Ingress Protection - - - -
Material Flammability Rating UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
Insulation Color Red Red Red Red
Current Rating (Amps) 7.5A 7.5A 7.5A 7.5A
Voltage Rating 600V 600V 600V 600V
