207584-1
  • Share:

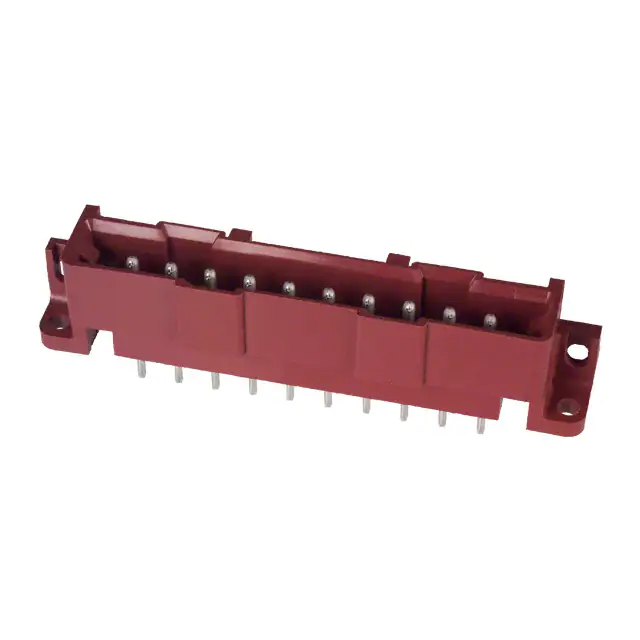

TE Connectivity AMP Connectors 207584-1

Manufacturer No:
207584-1
Manufacturer:
TE Connectivity AMP Connectors
Package:
Tube
Datasheet:
207584-1 Datasheet
ECAD Model:
-
Description:
CONN HEADER VERT 10POS 5MM
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Connector Type:Header
Contact Type:Male Pin
Pitch - Mating:0.197" (5.00mm)
Number of Positions:10
Number of Rows:1
Row Spacing - Mating:-
Number of Positions Loaded:All
Style:Board to Board or Cable
Shrouding:Shrouded - 4 Wall
Mounting Type:Through Hole
Termination:Solder
Fastening Type:Latch Holder
Contact Length - Mating:-
Contact Length - Post:0.186" (4.72mm)
Overall Contact Length:-
Insulation Height:0.689" (17.50mm)
Contact Shape:Circular
Contact Finish - Mating:Tin-Lead
Contact Finish Thickness - Mating:150.0µin (3.81µm)
Contact Finish - Post:Tin-Lead
Contact Material:Brass
Insulation Material:Polyamide (PA), Nylon
Features:Mounting Flange
Operating Temperature:-55°C ~ 130°C
Ingress Protection:-
Material Flammability Rating:UL94 V-0
Insulation Color:Black, Red
Current Rating (Amps):7.5A
Voltage Rating:600V
0 Remaining View Similar

In Stock

$4.22
39

Please send RFQ , we will respond immediately.

Similar Products

Part Number 207584-1 207584-8   207584-7   207584-3   207544-1   207583-1
Manufacturer TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors
Product Status Obsolete Active Active Obsolete Obsolete Obsolete
Connector Type Header Header Header Header Header Header
Contact Type Male Pin Male Pin Male Pin Male Pin Male Pin Male Pin
Pitch - Mating 0.197" (5.00mm) 0.197" (5.00mm) 0.197" (5.00mm) 0.197" (5.00mm) 0.197" (5.00mm) 0.197" (5.00mm)
Number of Positions 10 10 10 10 16 6
Number of Rows 1 1 1 1 1 1
Row Spacing - Mating - - - - - -
Number of Positions Loaded All All All All All All
Style Board to Board or Cable Board to Board or Cable Board to Board or Cable Board to Board or Cable Board to Board or Cable Board to Board or Cable
Shrouding Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall
Mounting Type Through Hole Through Hole Through Hole Through Hole Through Hole, Right Angle Through Hole
Termination Solder Solder Solder Solder Solder Solder
Fastening Type Latch Holder Latch Holder Latch Holder Latch Holder Latch Holder Latch Holder
Contact Length - Mating - - - - - -
Contact Length - Post 0.186" (4.72mm) 0.186" (4.72mm) 0.186" (4.72mm) 0.186" (4.72mm) 0.192" (4.88mm) 0.186" (4.72mm)
Overall Contact Length - - - - - -
Insulation Height 0.689" (17.50mm) 0.689" (17.50mm) 0.689" (17.50mm) 0.689" (17.50mm) 0.500" (12.70mm) 0.689" (17.50mm)
Contact Shape Circular Circular Circular Circular Circular Circular
Contact Finish - Mating Tin-Lead Gold Tin Gold Tin-Lead Tin-Lead
Contact Finish Thickness - Mating 150.0µin (3.81µm) 30.0µin (0.76µm) 150.0µin (3.81µm) 30.0µin (0.76µm) 150.0µin (3.81µm) 150.0µin (3.81µm)
Contact Finish - Post Tin-Lead Tin Tin Tin-Lead Tin-Lead Tin-Lead
Contact Material Brass Brass Brass Brass Brass Brass
Insulation Material Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon
Features Mounting Flange Mounting Flange Mounting Flange Mounting Flange Mounting Flange Mounting Flange
Operating Temperature -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C -55°C ~ 130°C
Ingress Protection - - - - - -
Material Flammability Rating UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
Insulation Color Black, Red Black, Red Black, Red Black, Red Red Black, Red
Current Rating (Amps) 7.5A 7.5A 7.5A 7.5A 7.5A 7.5A
Voltage Rating 600V 600V 600V 600V 600V 600V
