103233-3
  • Share:

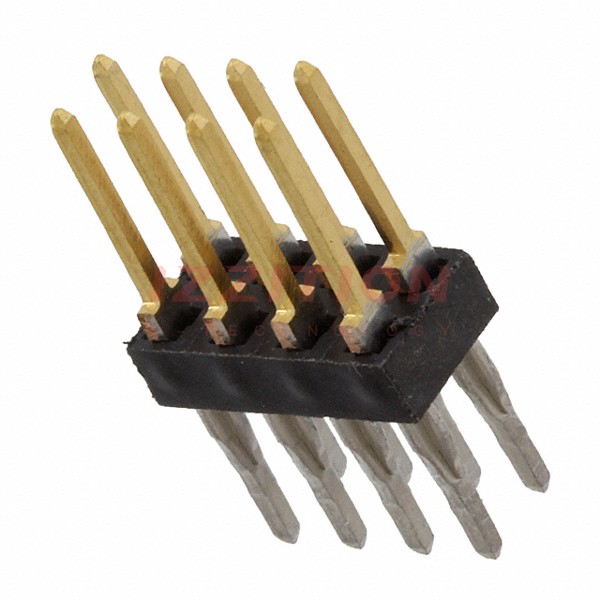

TE Connectivity AMP Connectors 103233-3

Manufacturer No:
103233-3
Manufacturer:
TE Connectivity AMP Connectors
Package:
Bulk
Datasheet:
103233-3 Datasheet
ECAD Model:
-
Description:
CONN HEADER VERT 8POS 2.54MM
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Connector Type:Header
Contact Type:Male Pin
Pitch - Mating:0.100" (2.54mm)
Number of Positions:8
Number of Rows:2
Row Spacing - Mating:0.100" (2.54mm)
Number of Positions Loaded:All
Style:Board to Board or Cable
Shrouding:Unshrouded
Mounting Type:Through Hole
Termination:Press-Fit, Solder
Fastening Type:Push-Pull
Contact Length - Mating:0.320" (8.13mm)
Contact Length - Post:0.250" (6.35mm)
Overall Contact Length:0.660" (16.76mm)
Insulation Height:0.090" (2.29mm)
Contact Shape:Square
Contact Finish - Mating:Gold
Contact Finish Thickness - Mating:30.0µin (0.76µm)
Contact Finish - Post:Tin-Lead
Contact Material:Copper Alloy
Insulation Material:Thermoplastic
Features:-
Operating Temperature:-55°C ~ 125°C
Ingress Protection:-
Material Flammability Rating:UL94 V-0
Insulation Color:Black
Current Rating (Amps):3A
Voltage Rating:-
0 Remaining View Similar

In Stock

$2.51
121

Please send RFQ , we will respond immediately.

Similar Products

Part Number 103233-3 103233-4
Manufacturer TE Connectivity AMP Connectors TE Connectivity AMP Connectors
Product Status Active Active
Connector Type Header Header
Contact Type Male Pin Male Pin
Pitch - Mating 0.100" (2.54mm) 0.100" (2.54mm)
Number of Positions 8 10
Number of Rows 2 2
Row Spacing - Mating 0.100" (2.54mm) 0.100" (2.54mm)
Number of Positions Loaded All All
Style Board to Board or Cable Board to Board or Cable
Shrouding Unshrouded Unshrouded
Mounting Type Through Hole Through Hole
Termination Press-Fit, Solder Press-Fit, Solder
Fastening Type Push-Pull Push-Pull
Contact Length - Mating 0.320" (8.13mm) 0.320" (8.13mm)
Contact Length - Post 0.250" (6.35mm) 0.250" (6.35mm)
Overall Contact Length 0.660" (16.76mm) 0.660" (16.76mm)
Insulation Height 0.090" (2.29mm) 0.090" (2.29mm)
Contact Shape Square Square
Contact Finish - Mating Gold Gold
Contact Finish Thickness - Mating 30.0µin (0.76µm) 30.0µin (0.76µm)
Contact Finish - Post Tin-Lead Tin-Lead
Contact Material Copper Alloy Copper Alloy
Insulation Material Thermoplastic Thermoplastic
Features - -
Operating Temperature -55°C ~ 125°C -55°C ~ 125°C
Ingress Protection - -
Material Flammability Rating UL94 V-0 UL94 V-0
Insulation Color Black Black
Current Rating (Amps) 3A 3A
Voltage Rating - -
