STPS5L60
  • Share:

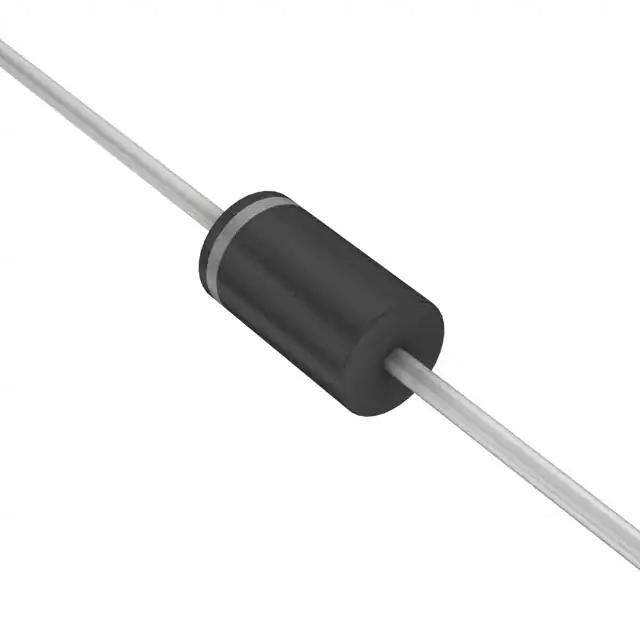

STMicroelectronics STPS5L60

Manufacturer No:
STPS5L60
Manufacturer:
STMicroelectronics
Package:
Cut Tape (CT)
Datasheet:
STPS5L60 Datasheet
ECAD Model:
-
Description:
DIODE SCHOTTKY 60V 5A DO201AD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Diode Type:Schottky
Voltage - DC Reverse (Vr) (Max):60 V
Current - Average Rectified (Io):5A
Voltage - Forward (Vf) (Max) @ If:520 mV @ 5 A
Speed:Fast Recovery =< 500ns, > 200mA (Io)
Reverse Recovery Time (trr):-
Current - Reverse Leakage @ Vr:220 µA @ 60 V
Capacitance @ Vr, F:-
Mounting Type:Through Hole
Package / Case:DO-201AD, Axial
Supplier Device Package:DO-201AD
Operating Temperature - Junction:150°C (Max)
0 Remaining View Similar

In Stock

$0.94
46

Please send RFQ , we will respond immediately.

Similar Products

Part Number STPS5L60 STPS5L60S   STPS5L60U   STPS2L60   STPS5L40
Manufacturer STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Product Status Active Active Active Active Active
Diode Type Schottky Schottky Schottky Schottky Schottky
Voltage - DC Reverse (Vr) (Max) 60 V 60 V 60 V 60 V 40 V
Current - Average Rectified (Io) 5A 5A 5A 2A 5A
Voltage - Forward (Vf) (Max) @ If 520 mV @ 5 A 520 mV @ 5 A 520 mV @ 5 A 600 mV @ 2 A 500 mV @ 5 A
Speed Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io)
Reverse Recovery Time (trr) - - - - -
Current - Reverse Leakage @ Vr 220 µA @ 60 V 220 µA @ 60 V 220 µA @ 60 V 100 µA @ 60 V 200 µA @ 40 V
Capacitance @ Vr, F - - - - -
Mounting Type Through Hole Surface Mount Surface Mount Through Hole Through Hole
Package / Case DO-201AD, Axial DO-214AB, SMC DO-214AA, SMB DO-204AL, DO-41, Axial DO-201AD, Axial
Supplier Device Package DO-201AD SMC SMB DO-41 DO-201AD
Operating Temperature - Junction 150°C (Max) 150°C (Max) 150°C (Max) 150°C (Max) 150°C (Max)
