NDC631N
  • Share:

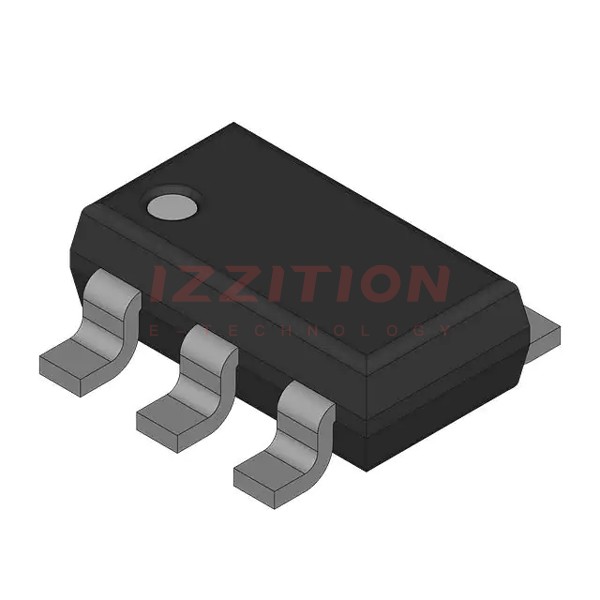

Fairchild Semiconductor NDC631N

Manufacturer No:
NDC631N
Manufacturer:
Fairchild Semiconductor
Package:
Bulk
Datasheet:
NDC631N Datasheet
ECAD Model:
-
Description:
MOSFET N-CH 20V 4.1A SUPERSOT6
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):20 V
Current - Continuous Drain (Id) @ 25°C:4.1A (Ta)
Drive Voltage (Max Rds On, Min Rds On):2.7V, 4.5V
Rds On (Max) @ Id, Vgs:60mOhm @ 4.1A, 4.5V
Vgs(th) (Max) @ Id:1V @ 250µA
Gate Charge (Qg) (Max) @ Vgs:14 nC @ 4.5 V
Vgs (Max):8V
Input Capacitance (Ciss) (Max) @ Vds:365 pF @ 10 V
FET Feature:-
Power Dissipation (Max):1.6W (Ta)
Operating Temperature:-55°C ~ 150°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:SuperSOT™-6
Package / Case:SOT-23-6 Thin, TSOT-23-6
0 Remaining View Similar

In Stock

$0.17
680

Please send RFQ , we will respond immediately.

Similar Products

Part Number NDC631N NDC651N
Manufacturer Fairchild Semiconductor onsemi
Product Status Obsolete Obsolete
FET Type N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 20 V 30 V
Current - Continuous Drain (Id) @ 25°C 4.1A (Ta) 3.2A (Ta)
Drive Voltage (Max Rds On, Min Rds On) 2.7V, 4.5V 4.5V, 10V
Rds On (Max) @ Id, Vgs 60mOhm @ 4.1A, 4.5V 60mOhm @ 4A, 10V
Vgs(th) (Max) @ Id 1V @ 250µA 3V @ 250µA
Gate Charge (Qg) (Max) @ Vgs 14 nC @ 4.5 V 20 nC @ 10 V
Vgs (Max) 8V 20V
Input Capacitance (Ciss) (Max) @ Vds 365 pF @ 10 V 290 pF @ 15 V
FET Feature - -
Power Dissipation (Max) 1.6W (Ta) 1.6W (Ta)
Operating Temperature -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ)
Mounting Type Surface Mount Surface Mount
Supplier Device Package SuperSOT™-6 SuperSOT™-6
Package / Case SOT-23-6 Thin, TSOT-23-6 SOT-23-6 Thin, TSOT-23-6
