NP0G3D300A
  • Share:

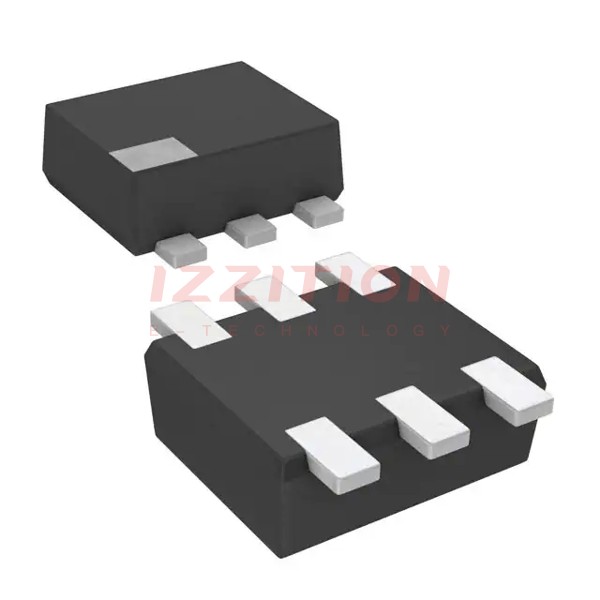

Panasonic Electronic Components NP0G3D300A

Manufacturer No:
NP0G3D300A
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
NP0G3D300A Datasheet
ECAD Model:
-
Description:
TRANS PREBIAS NPN/PNP SSSMINI6
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Transistor Type:1 NPN, 1 PNP - Pre-Biased (Dual)
Current - Collector (Ic) (Max):80mA
Voltage - Collector Emitter Breakdown (Max):50V
Resistor - Base (R1):22kOhms, 47kOhms
Resistor - Emitter Base (R2):47kOhms
DC Current Gain (hFE) (Min) @ Ic, Vce:80 @ 5mA, 10V
Vce Saturation (Max) @ Ib, Ic:250mV @ 300µA, 10mA
Current - Collector Cutoff (Max):500nA
Frequency - Transition:150MHz, 80MHz
Power - Max:125mW
Mounting Type:Surface Mount
Package / Case:SOT-963
Supplier Device Package:SSSMini6-F1
0 Remaining View Similar

In Stock

-
227

Please send RFQ , we will respond immediately.

Similar Products

Part Number NP0G3D300A NP063D300A   NP0G3A300A   NP0G3D100A   NP0G3D200A
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Obsolete Obsolete Obsolete Obsolete Obsolete
Transistor Type 1 NPN, 1 PNP - Pre-Biased (Dual) 1 NPN, 1 PNP - Pre-Biased (Dual) 1 NPN, 1 PNP - Pre-Biased (Dual) 1 NPN, 1 PNP - Pre-Biased (Dual) 1 NPN, 1 PNP - Pre-Biased (Dual)
Current - Collector (Ic) (Max) 80mA 80mA 80mA 80mA 80mA
Voltage - Collector Emitter Breakdown (Max) 50V 50V 50V 50V 50V
Resistor - Base (R1) 22kOhms, 47kOhms 10kOhms, 47kOhms 47kOhms 4.7kOhms, 47kOhms 4.7kOhms, 22kOhms
Resistor - Emitter Base (R2) 47kOhms - 47kOhms 4.7kOhms, 47kOhms 4.7kOhms, 47kOhms
DC Current Gain (hFE) (Min) @ Ic, Vce 80 @ 5mA, 10V 160 @ 5mA, 10V 80 @ 5mA, 10V 20 @ 5mA, 10V / 80 @ 5mA, 10V 20 @ 5mA, 10V / 80 @ 5mA, 10V
Vce Saturation (Max) @ Ib, Ic 250mV @ 300µA, 10mA 250mV @ 300µA, 10mA 250mV @ 300µA, 10mA 250mV @ 300µA, 10mA 250mV @ 300µA, 10mA
Current - Collector Cutoff (Max) 500nA 500nA 500nA 500nA 500nA
Frequency - Transition 150MHz, 80MHz 150MHz, 80MHz 150MHz, 80MHz 150MHz, 80MHz 150MHz, 80MHz
Power - Max 125mW 125mW 125mW 125mW 125mW
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case SOT-963 SOT-963 SOT-963 SOT-963 SOT-963
Supplier Device Package SSSMini6-F1 SSSMini6-F1 SSSMini6-F1 SSSMini6-F1 SSSMini6-F1
