MA2778400L
  • Share:

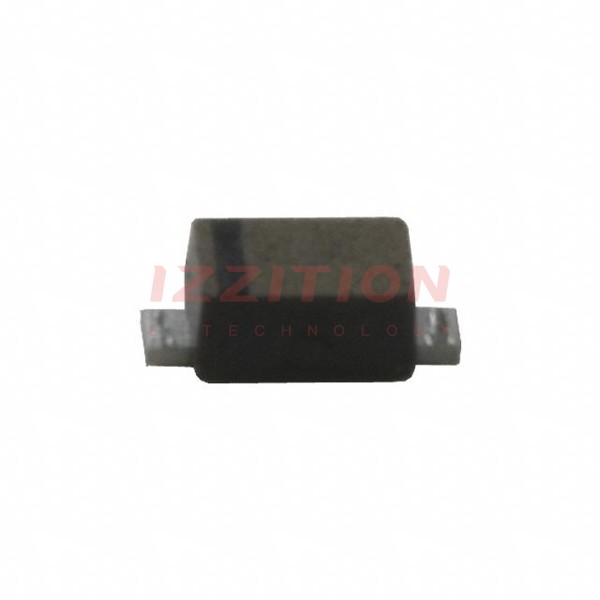

Panasonic Electronic Components MA2778400L

Manufacturer No:
MA2778400L
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
MA2778400L Datasheet
ECAD Model:
-
Description:
DIODE SCHOTTKY 30V 100MA
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Diode Type:Schottky
Voltage - DC Reverse (Vr) (Max):30 V
Current - Average Rectified (Io):100mA
Voltage - Forward (Vf) (Max) @ If:550 mV @ 100 mA
Speed:Small Signal =< 200mA (Io), Any Speed
Reverse Recovery Time (trr):2 ns
Current - Reverse Leakage @ Vr:15 µA @ 30 V
Capacitance @ Vr, F:20pF @ 0V, 1MHz
Mounting Type:Surface Mount
Package / Case:2-SMD, Flat Lead
Supplier Device Package:SSSMini2-F2
Operating Temperature - Junction:125°C (Max)
0 Remaining View Similar

In Stock

-
400

Please send RFQ , we will respond immediately.

Similar Products

Part Number MA2778400L MA2Z78400L   MA2S78400L
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Obsolete Obsolete Obsolete
Diode Type Schottky Schottky Schottky
Voltage - DC Reverse (Vr) (Max) 30 V 30 V 30 V
Current - Average Rectified (Io) 100mA 100mA 100mA
Voltage - Forward (Vf) (Max) @ If 550 mV @ 100 mA 550 mV @ 100 mA 550 mV @ 100 mA
Speed Small Signal =< 200mA (Io), Any Speed Small Signal =< 200mA (Io), Any Speed Small Signal =< 200mA (Io), Any Speed
Reverse Recovery Time (trr) 2 ns 2 ns 2 ns
Current - Reverse Leakage @ Vr 15 µA @ 30 V 15 µA @ 30 V 15 µA @ 30 V
Capacitance @ Vr, F 20pF @ 0V, 1MHz 20pF @ 0V, 1MHz 20pF @ 0V, 1MHz
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case 2-SMD, Flat Lead SC-90, SOD-323F SC-79, SOD-523
Supplier Device Package SSSMini2-F2 SMini2-F1 SSMini2-F1
Operating Temperature - Junction 125°C (Max) 125°C (Max) 125°C (Max)
