ELT-3KN124B
  • Share:

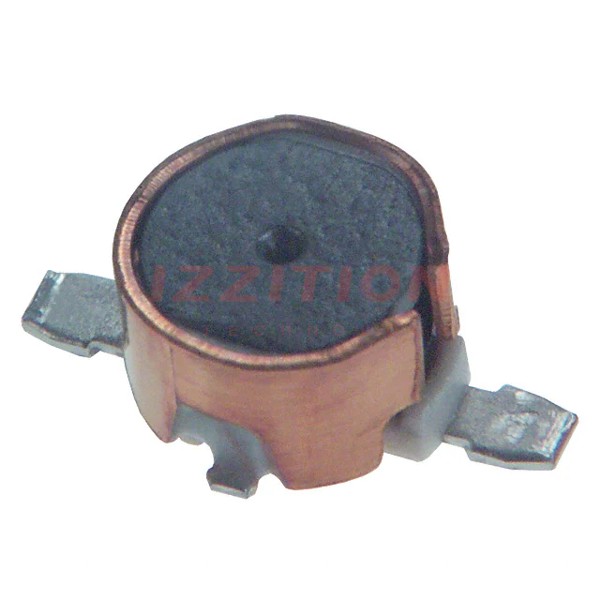

Panasonic Electronic Components ELT-3KN124B

Manufacturer No:
ELT-3KN124B
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
ELT-3KN124B Datasheet
ECAD Model:
-
Description:
FIXED IND 4MH 15MA 85 OHM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Drum Core, Wirewound
Material - Core:Ferrite
Inductance:4 mH
Tolerance:±10%
Current Rating (Amps):15 mA
Current - Saturation (Isat):-
Shielding:Unshielded
DC Resistance (DCR):85Ohm
Q @ Freq:-
Frequency - Self Resonant:-
Ratings:-
Operating Temperature:-20°C ~ 85°C
Inductance Frequency - Test:1 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.130" L x 0.130" W (3.30mm x 3.30mm)
Height - Seated (Max):0.087" (2.20mm)
0 Remaining View Similar

In Stock

$1.87
199

Please send RFQ , we will respond immediately.

Similar Products

Part Number ELT-3KN124B ELT-3KN128B   ELT-3KN104B   ELT-3KN121B   ELT-3KN123B
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active Active Active
Type Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound
Material - Core Ferrite Ferrite Ferrite Ferrite Ferrite
Inductance 4 mH 560 µH 1 mH 1 mH 1 mH
Tolerance ±10% ±10% ±10% ±10% ±10%
Current Rating (Amps) 15 mA 45 mA 30 mA 40 mA 30 mA
Current - Saturation (Isat) - - - - -
Shielding Unshielded Unshielded Unshielded Unshielded Unshielded
DC Resistance (DCR) 85Ohm 15Ohm 35Ohm 22.5Ohm 25Ohm
Q @ Freq - - - - -
Frequency - Self Resonant - - - - -
Ratings - - - - -
Operating Temperature -20°C ~ 85°C -20°C ~ 85°C -20°C ~ 85°C -20°C ~ 85°C -20°C ~ 85°C
Inductance Frequency - Test 1 kHz 1 kHz 1 kHz 1 kHz 1 kHz
Features - - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard Nonstandard Nonstandard Nonstandard
Supplier Device Package - - - - -
Size / Dimension 0.130" L x 0.130" W (3.30mm x 3.30mm) 0.130" L x 0.130" W (3.30mm x 3.30mm) 0.130" L x 0.130" W (3.30mm x 3.30mm) 0.130" L x 0.130" W (3.30mm x 3.30mm) 0.130" L x 0.130" W (3.30mm x 3.30mm)
Height - Seated (Max) 0.087" (2.20mm) 0.087" (2.20mm) 0.087" (2.20mm) 0.087" (2.20mm) 0.087" (2.20mm)
