EEV-TG1C102M
  • Share:

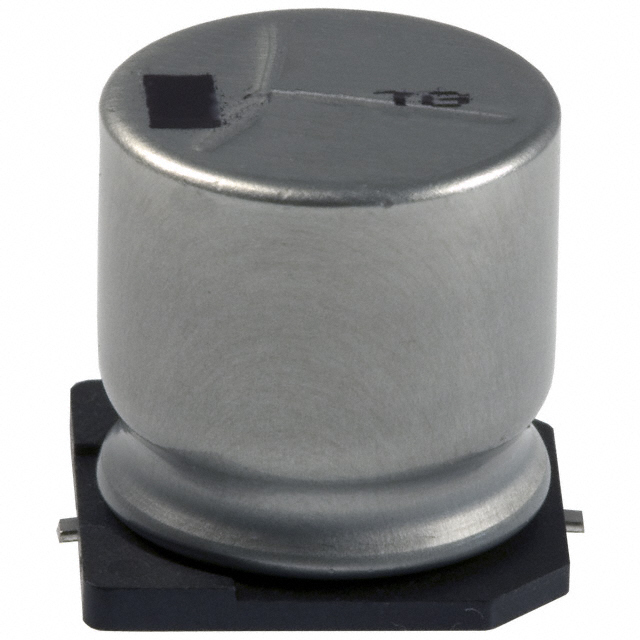

Panasonic Electronic Components EEV-TG1C102M

Manufacturer No:
EEV-TG1C102M
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
EEV-TG1C102M Datasheet
ECAD Model:
-
Description:
CAP ALUM 1000UF 20% 16V SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:1000 µF
Tolerance:±20%
Voltage - Rated:16 V
ESR (Equivalent Series Resistance):80mOhm @ 100kHz
Lifetime @ Temp.:2000 Hrs @ 125°C
Operating Temperature:-40°C ~ 125°C
Polarization:Polar
Ratings:AEC-Q200
Applications:Automotive
Ripple Current @ Low Frequency:715 mA @ 120 Hz
Ripple Current @ High Frequency:1.1 A @ 100 kHz
Impedance:-
Lead Spacing:-
Size / Dimension:0.630" Dia (16.00mm)
Height - Seated (Max):0.650" (16.50mm)
Surface Mount Land Size:0.669" L x 0.669" W (17.00mm x 17.00mm)
Mounting Type:Surface Mount
Package / Case:Radial, Can - SMD
0 Remaining View Similar

In Stock

$2.97
113

Please send RFQ , we will respond immediately.

Similar Products

Part Number EEV-TG1C102M EEV-TG1H102M   EEV-TG1V102M   EEV-TG1E102M
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active Active
Capacitance 1000 µF 1000 µF 1000 µF 1000 µF
Tolerance ±20% ±20% ±20% ±20%
Voltage - Rated 16 V 50 V 35 V 25 V
ESR (Equivalent Series Resistance) 80mOhm @ 100kHz 140mOhm @ 100kHz 75mOhm @ 100kHz 75mOhm @ 100kHz
Lifetime @ Temp. 2000 Hrs @ 125°C 2000 Hrs @ 125°C 2000 Hrs @ 125°C 2000 Hrs @ 125°C
Operating Temperature -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Polarization Polar Polar Polar Polar
Ratings AEC-Q200 AEC-Q200 AEC-Q200 AEC-Q200
Applications Automotive Automotive Automotive Automotive
Ripple Current @ Low Frequency 715 mA @ 120 Hz 617.5 mA @ 120 Hz 845 mA @ 120 Hz 845 mA @ 120 Hz
Ripple Current @ High Frequency 1.1 A @ 100 kHz 950 mA @ 100 kHz 1.3 A @ 100 kHz 1.3 A @ 100 kHz
Impedance - - - -
Lead Spacing - - - -
Size / Dimension 0.630" Dia (16.00mm) 0.709" Dia (18.00mm) 0.709" Dia (18.00mm) 0.709" Dia (18.00mm)
Height - Seated (Max) 0.650" (16.50mm) 0.650" (16.50mm) 0.650" (16.50mm) 0.650" (16.50mm)
Surface Mount Land Size 0.669" L x 0.669" W (17.00mm x 17.00mm) 0.748" L x 0.748" W (19.00mm x 19.00mm) 0.748" L x 0.748" W (19.00mm x 19.00mm) 0.748" L x 0.748" W (19.00mm x 19.00mm)
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD
