EEU-HD1E471
  • Share:

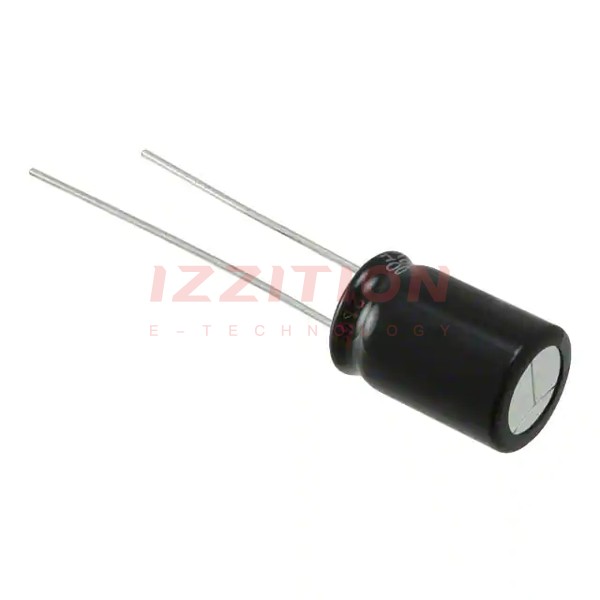

Panasonic Electronic Components EEU-HD1E471

Manufacturer No:
EEU-HD1E471
Manufacturer:
Panasonic Electronic Components
Package:
Bulk
Datasheet:
EEU-HD1E471 Datasheet
ECAD Model:
-
Description:
CAP ALUM 470UF 20% 25V RADIAL
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:470 µF
Tolerance:±20%
Voltage - Rated:25 V
ESR (Equivalent Series Resistance):-
Lifetime @ Temp.:2000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Polarization:Polar
Ratings:-
Applications:General Purpose
Ripple Current @ Low Frequency:380 mA @ 120 Hz
Ripple Current @ High Frequency:570 mA @ 100 kHz
Impedance:-
Lead Spacing:0.197" (5.00mm)
Size / Dimension:0.394" Dia (10.00mm)
Height - Seated (Max):0.551" (14.00mm)
Surface Mount Land Size:-
Mounting Type:Through Hole
Package / Case:Radial, Can
0 Remaining View Similar

In Stock

$1.46
266

Please send RFQ , we will respond immediately.

Similar Products

Part Number EEU-HD1E471 EEU-HD1E471B   EEU-HD1V471   EEU-HD1E472   EEU-HD1H471   EEU-HD1A471   EEU-HD1C471   EEU-HD1E470
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active Active Active Active Active Active
Capacitance 470 µF 470 µF 470 µF 4700 µF 470 µF 470 µF 470 µF 47 µF
Tolerance ±20% ±20% ±20% ±20% ±20% ±20% ±20% ±20%
Voltage - Rated 25 V 25 V 35 V 25 V 50 V 10 V 16 V 25 V
ESR (Equivalent Series Resistance) - - - - - - - -
Lifetime @ Temp. 2000 Hrs @ 105°C 2000 Hrs @ 105°C 2000 Hrs @ 105°C 2000 Hrs @ 105°C 2000 Hrs @ 105°C 1000 Hrs @ 105°C 1000 Hrs @ 105°C 1000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C
Polarization Polar Polar Polar Polar Polar Polar Polar Polar
Ratings - - - - - - - -
Applications General Purpose General Purpose General Purpose General Purpose General Purpose General Purpose General Purpose General Purpose
Ripple Current @ Low Frequency 380 mA @ 120 Hz 380 mA @ 120 Hz 460 mA @ 120 Hz 1.75 A @ 120 Hz 530 mA @ 120 Hz 250 mA @ 120 Hz 310 mA @ 120 Hz 91 mA @ 120 Hz
Ripple Current @ High Frequency 570 mA @ 100 kHz 570 mA @ 100 kHz 690 mA @ 100 kHz 2.012 A @ 100 kHz 795 mA @ 100 kHz 375 mA @ 100 kHz 465 mA @ 100 kHz 136.5 mA @ 100 kHz
Impedance - - - - - - - -
Lead Spacing 0.197" (5.00mm) 0.197" (5.00mm) 0.197" (5.00mm) 0.295" (7.50mm) 0.197" (5.00mm) 0.138" (3.50mm) 0.138" (3.50mm) 0.098" (2.50mm)
Size / Dimension 0.394" Dia (10.00mm) 0.394" Dia (10.00mm) 0.394" Dia (10.00mm) 0.630" Dia (16.00mm) 0.394" Dia (10.00mm) 0.315" Dia (8.00mm) 0.315" Dia (8.00mm) 0.197" Dia (5.00mm)
Height - Seated (Max) 0.551" (14.00mm) 0.551" (14.00mm) 0.689" (17.50mm) 1.063" (27.00mm) 0.866" (22.00mm) 0.512" (13.00mm) 0.512" (13.00mm) 0.492" (12.50mm)
Surface Mount Land Size - - - - - - - -
Mounting Type Through Hole Through Hole Through Hole Through Hole Through Hole Through Hole Through Hole Through Hole
Package / Case Radial, Can Radial, Can Radial, Can Radial, Can Radial, Can Radial, Can Radial, Can Radial, Can
