ECO-S1KA472EA
  • Share:

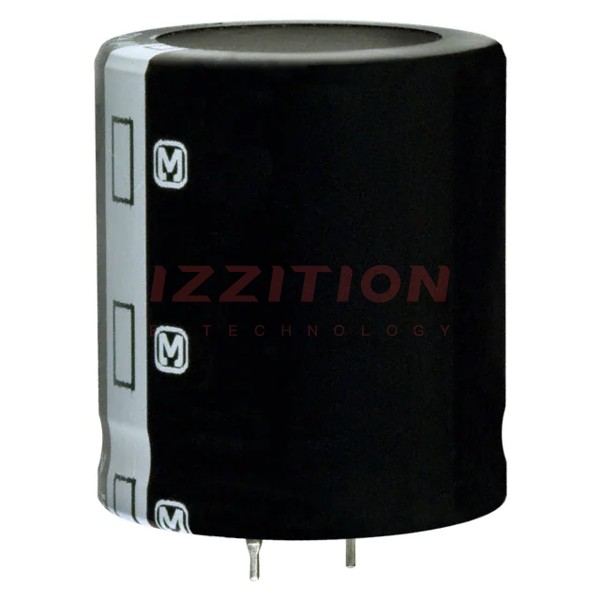

Panasonic Electronic Components ECO-S1KA472EA

Manufacturer No:
ECO-S1KA472EA
Manufacturer:
Panasonic Electronic Components
Package:
Bulk
Datasheet:
ECO-S1KA472EA Datasheet
ECAD Model:
-
Description:
CAP ALUM 4700UF 20% 80V SNAP
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:4700 µF
Tolerance:±20%
Voltage - Rated:80 V
ESR (Equivalent Series Resistance):49mOhm @ 120Hz
Lifetime @ Temp.:3000 Hrs @ 105°C
Operating Temperature:-40°C ~ 105°C
Polarization:Polar
Ratings:-
Applications:General Purpose
Ripple Current @ Low Frequency:3.3 A @ 120 Hz
Ripple Current @ High Frequency:3.795 A @ 100 kHz
Impedance:-
Lead Spacing:0.394" (10.00mm)
Size / Dimension:1.378" Dia (35.00mm)
Height - Seated (Max):1.654" (42.00mm)
Surface Mount Land Size:-
Mounting Type:Through Hole
Package / Case:Radial, Can - Snap-In
0 Remaining View Similar

In Stock

-
229

Please send RFQ , we will respond immediately.

Similar Products

Part Number ECO-S1KA472EA ECO-S1HA472EA   ECO-S1JA472EA   ECO-S1KA272EA   ECO-S1KA472DA
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Obsolete Obsolete Obsolete Obsolete Obsolete
Capacitance 4700 µF 4700 µF 4700 µF 2700 µF 4700 µF
Tolerance ±20% ±20% ±20% ±20% ±20%
Voltage - Rated 80 V 50 V 63 V 80 V 80 V
ESR (Equivalent Series Resistance) 49mOhm @ 120Hz 53mOhm @ 120Hz 63mOhm @ 120Hz 74mOhm @ 120Hz 49mOhm @ 120Hz
Lifetime @ Temp. 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C
Operating Temperature -40°C ~ 105°C -40°C ~ 105°C -40°C ~ 105°C -40°C ~ 105°C -40°C ~ 105°C
Polarization Polar Polar Polar Polar Polar
Ratings - - - - -
Applications General Purpose General Purpose General Purpose General Purpose General Purpose
Ripple Current @ Low Frequency 3.3 A @ 120 Hz 2.5 A @ 120 Hz 3 A @ 120 Hz 2.4 A @ 120 Hz 3.3 A @ 120 Hz
Ripple Current @ High Frequency 3.795 A @ 100 kHz 2.875 A @ 100 kHz 3.45 A @ 100 kHz 2.76 A @ 100 kHz 3.795 A @ 100 kHz
Impedance - - - - -
Lead Spacing 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm)
Size / Dimension 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.181" Dia (30.00mm)
Height - Seated (Max) 1.654" (42.00mm) 1.063" (27.00mm) 1.260" (32.00mm) 1.260" (32.00mm) 2.047" (52.00mm)
Surface Mount Land Size - - - - -
Mounting Type Through Hole Through Hole Through Hole Through Hole Through Hole
Package / Case Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In
