ECO-S1HA123EA
  • Share:

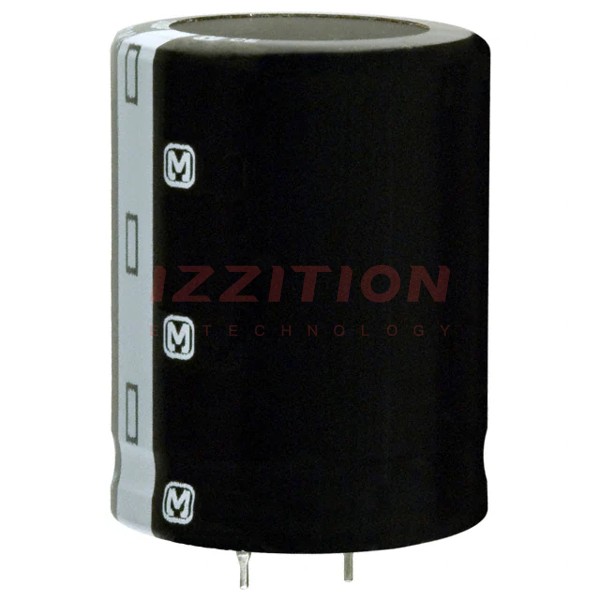

Panasonic Electronic Components ECO-S1HA123EA

Manufacturer No:
ECO-S1HA123EA
Manufacturer:
Panasonic Electronic Components
Package:
Bulk
Datasheet:
ECO-S1HA123EA Datasheet
ECAD Model:
-
Description:
CAP ALUM 12000UF 20% 50V SNAP
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:12000 µF
Tolerance:±20%
Voltage - Rated:50 V
ESR (Equivalent Series Resistance):28mOhm @ 120Hz
Lifetime @ Temp.:3000 Hrs @ 105°C
Operating Temperature:-40°C ~ 105°C
Polarization:Polar
Ratings:-
Applications:General Purpose
Ripple Current @ Low Frequency:4.5 A @ 120 Hz
Ripple Current @ High Frequency:5.175 A @ 100 kHz
Impedance:-
Lead Spacing:0.394" (10.00mm)
Size / Dimension:1.378" Dia (35.00mm)
Height - Seated (Max):1.850" (47.00mm)
Surface Mount Land Size:-
Mounting Type:Through Hole
Package / Case:Radial, Can - Snap-In
0 Remaining View Similar

In Stock

-
394

Please send RFQ , we will respond immediately.

Similar Products

Part Number ECO-S1HA123EA ECO-S1HA153EA   ECO-S1HP123EA   ECO-S1EA123EA   ECO-S1HA103EA
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Obsolete Obsolete Obsolete Obsolete Obsolete
Capacitance 12000 µF 15000 µF 12000 µF 12000 µF 10000 µF
Tolerance ±20% ±20% ±20% ±20% ±20%
Voltage - Rated 50 V 50 V 50 V 25 V 50 V
ESR (Equivalent Series Resistance) 28mOhm @ 120Hz 22mOhm @ 120Hz 32mOhm @ 120Hz 44mOhm @ 120Hz 33mOhm @ 120Hz
Lifetime @ Temp. 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 85°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C
Operating Temperature -40°C ~ 105°C -40°C ~ 105°C -40°C ~ 85°C -40°C ~ 105°C -40°C ~ 105°C
Polarization Polar Polar Polar Polar Polar
Ratings - - - - -
Applications General Purpose General Purpose General Purpose General Purpose General Purpose
Ripple Current @ Low Frequency 4.5 A @ 120 Hz 4.8 A @ 120 Hz 5.58 A @ 120 Hz 3.2 A @ 120 Hz 4 A @ 120 Hz
Ripple Current @ High Frequency 5.175 A @ 100 kHz 5.52 A @ 100 kHz 6.417 A @ 100 kHz 3.68 A @ 100 kHz 4.6 A @ 100 kHz
Impedance - - - - -
Lead Spacing 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm) 0.394" (10.00mm)
Size / Dimension 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.378" Dia (35.00mm) 1.378" Dia (35.00mm)
Height - Seated (Max) 1.850" (47.00mm) 2.047" (52.00mm) 1.378" (35.00mm) 1.063" (27.00mm) 1.654" (42.00mm)
Surface Mount Land Size - - - - -
Mounting Type Through Hole Through Hole Through Hole Through Hole Through Hole
Package / Case Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In Radial, Can - Snap-In
