DA2J10800L
  • Share:

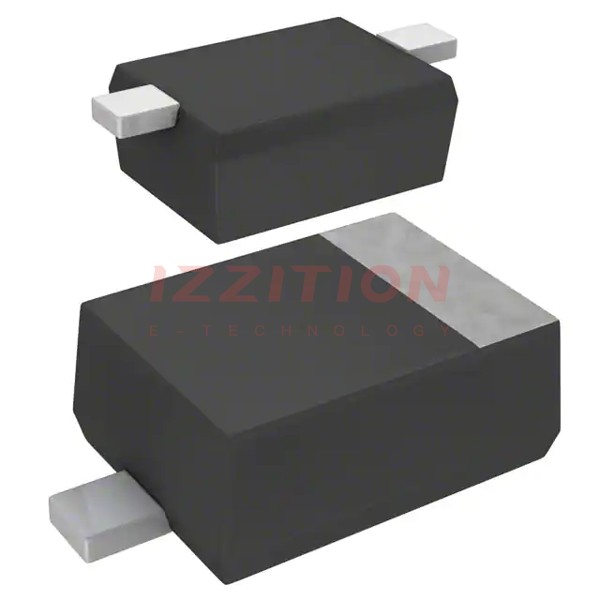

Panasonic Electronic Components DA2J10800L

Manufacturer No:
DA2J10800L
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
DA2J10800L Datasheet
ECAD Model:
-
Description:
DIODE GEN PURP 300V 200MA SMINI2
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Diode Type:Standard
Voltage - DC Reverse (Vr) (Max):300 V
Current - Average Rectified (Io):200mA
Voltage - Forward (Vf) (Max) @ If:1.2 V @ 200 mA
Speed:Small Signal =< 200mA (Io), Any Speed
Reverse Recovery Time (trr):-
Current - Reverse Leakage @ Vr:1 µA @ 300 V
Capacitance @ Vr, F:3.5pF @ 0V, 1MHz
Mounting Type:Surface Mount
Package / Case:SC-90, SOD-323F
Supplier Device Package:SMini2-F5-B
Operating Temperature - Junction:150°C (Max)
0 Remaining View Similar

In Stock

-
350

Please send RFQ , we will respond immediately.

Similar Products

Part Number DA2J10800L DA2J10100L   DA2J10400L   DA2J10700L
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key
Diode Type Standard Standard Standard Standard
Voltage - DC Reverse (Vr) (Max) 300 V 80 V 80 V 300 V
Current - Average Rectified (Io) 200mA 100mA (DC) 200mA (DC) 100mA
Voltage - Forward (Vf) (Max) @ If 1.2 V @ 200 mA 1.2 V @ 100 mA 1.1 V @ 200 mA 1.2 V @ 100 mA
Speed Small Signal =< 200mA (Io), Any Speed Small Signal =< 200mA (Io), Any Speed Small Signal =< 200mA (Io), Any Speed Small Signal =< 200mA (Io), Any Speed
Reverse Recovery Time (trr) - 3 ns 10 ns 60 ns
Current - Reverse Leakage @ Vr 1 µA @ 300 V 100 nA @ 75 V 500 nA @ 75 V 1 µA @ 300 V
Capacitance @ Vr, F 3.5pF @ 0V, 1MHz 1.2pF @ 0V, 1MHz 4pF @ 0V, 1MHz 3pF @ 6V, 1MHz
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case SC-90, SOD-323F SC-90, SOD-323F SC-90, SOD-323F SC-90, SOD-323F
Supplier Device Package SMini2-F5-B SMini2-F5-B SMini2-F5-B SMini2-F5-B
Operating Temperature - Junction 150°C (Max) 150°C (Max) 150°C (Max) 150°C (Max)
