4SEP680M
  • Share:

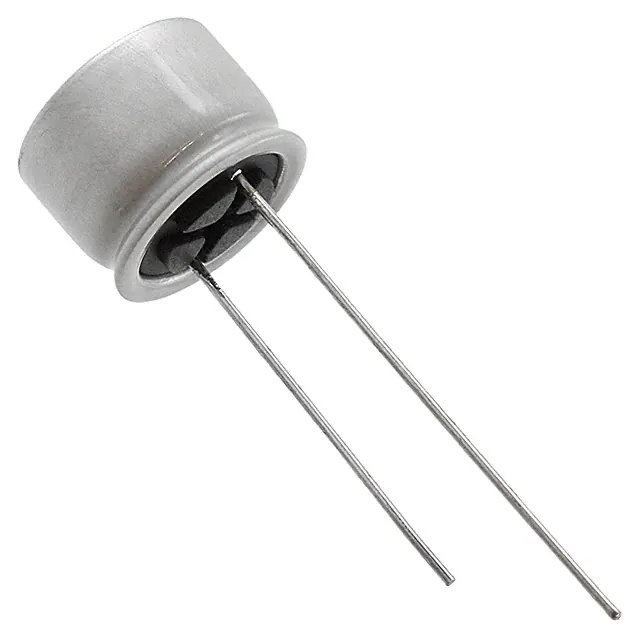

Panasonic Electronic Components 4SEP680M

Manufacturer No:
4SEP680M
Manufacturer:
Panasonic Electronic Components
Package:
Bulk
Datasheet:
4SEP680M Datasheet
ECAD Model:
-
Description:
CAP ALUM POLY 680UF 20% 4V T/H
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Polymer
Capacitance:680 µF
Tolerance:±20%
Voltage - Rated:4 V
ESR (Equivalent Series Resistance):25mOhm
Lifetime @ Temp.:3000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Ratings:-
Applications:General Purpose
Features:-
Ripple Current @ Low Frequency:185 mA @ 120 Hz
Ripple Current @ High Frequency:3.7 A @ 100 kHz
Impedance:-
Lead Spacing:0.197" (5.00mm)
Size / Dimension:0.394" Dia (10.00mm)
Height - Seated (Max):0.315" (8.00mm)
Surface Mount Land Size:-
Mounting Type:Through Hole
Package / Case:Radial, Can
0 Remaining View Similar

In Stock

$2.25
253

Please send RFQ , we will respond immediately.

Similar Products

Part Number 4SEP680M 4SEQP680M   4SVP680M   4SEPC680M
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active Active
Type Polymer Polymer Polymer Polymer
Capacitance 680 µF 680 µF 680 µF 680 µF
Tolerance ±20% ±20% ±20% ±20%
Voltage - Rated 4 V 4 V 4 V 4 V
ESR (Equivalent Series Resistance) 25mOhm 25mOhm 25mOhm 7mOhm
Lifetime @ Temp. 3000 Hrs @ 105°C 1000 Hrs @ 125°C 2000 Hrs @ 105°C 5000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 125°C -55°C ~ 105°C -55°C ~ 105°C
Ratings - - - -
Applications General Purpose General Purpose General Purpose General Purpose
Features - - - -
Ripple Current @ Low Frequency 185 mA @ 120 Hz 185 mA @ 120 Hz 185 mA @ 120 Hz 305 mA @ 120 Hz
Ripple Current @ High Frequency 3.7 A @ 100 kHz 3.7 A @ 100 kHz 3.7 A @ 100 kHz 6.1 A @ 100 kHz
Impedance - - - -
Lead Spacing 0.197" (5.00mm) 0.197" (5.00mm) - 0.138" (3.50mm)
Size / Dimension 0.394" Dia (10.00mm) 0.394" Dia (10.00mm) 0.394" Dia (10.00mm) 0.315" Dia (8.00mm)
Height - Seated (Max) 0.315" (8.00mm) 0.315" (8.00mm) 0.315" (8.00mm) 0.512" (13.00mm)
Surface Mount Land Size - - 0.406" L x 0.406" W (10.30mm x 10.30mm) -
Mounting Type Through Hole Through Hole Surface Mount Through Hole
Package / Case Radial, Can Radial, Can Radial, Can - SMD Radial, Can
