16SVPC120M
  • Share:

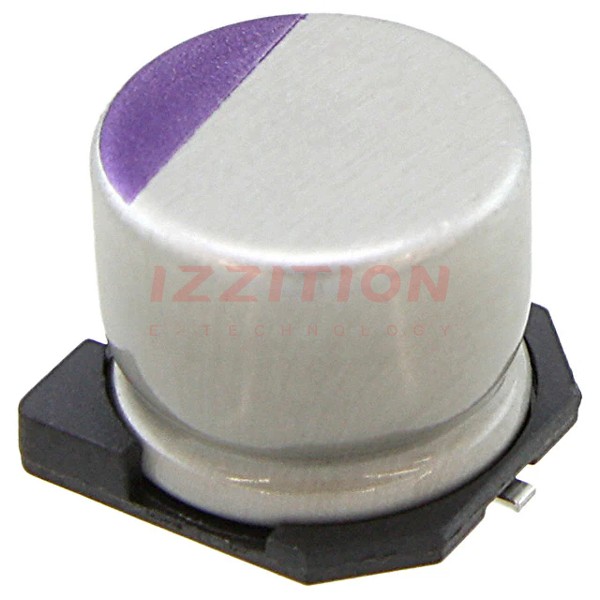

Panasonic Electronic Components 16SVPC120M

Manufacturer No:
16SVPC120M
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
16SVPC120M Datasheet
ECAD Model:
-
Description:
CAP ALUM POLY 120UF 20% 16V SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Polymer
Capacitance:120 µF
Tolerance:±20%
Voltage - Rated:16 V
ESR (Equivalent Series Resistance):27mOhm
Lifetime @ Temp.:2000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Ratings:-
Applications:General Purpose
Features:-
Ripple Current @ Low Frequency:145 mA @ 120 Hz
Ripple Current @ High Frequency:2.9 A @ 100 kHz
Impedance:-
Lead Spacing:-
Size / Dimension:0.315" Dia (8.00mm)
Height - Seated (Max):0.276" (7.00mm)
Surface Mount Land Size:0.327" L x 0.327" W (8.30mm x 8.30mm)
Mounting Type:Surface Mount
Package / Case:Radial, Can - SMD
0 Remaining View Similar

In Stock

$2.08
327

Please send RFQ , we will respond immediately.

Similar Products

Part Number 16SVPC120M 16SVPC150M   16SVPC100M
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active
Type Polymer Polymer Polymer
Capacitance 120 µF 150 µF 100 µF
Tolerance ±20% ±20% ±20%
Voltage - Rated 16 V 16 V 16 V
ESR (Equivalent Series Resistance) 27mOhm 22mOhm 24mOhm
Lifetime @ Temp. 2000 Hrs @ 105°C 2000 Hrs @ 105°C 2000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C
Ratings - - -
Applications General Purpose General Purpose General Purpose
Features - - -
Ripple Current @ Low Frequency 145 mA @ 120 Hz 161 mA @ 120 Hz 124.5 mA @ 120 Hz
Ripple Current @ High Frequency 2.9 A @ 100 kHz 3.22 A @ 100 kHz 2.49 A @ 100 kHz
Impedance - - -
Lead Spacing - - -
Size / Dimension 0.315" Dia (8.00mm) 0.315" Dia (8.00mm) 0.248" Dia (6.30mm)
Height - Seated (Max) 0.276" (7.00mm) 0.276" (7.00mm) 0.236" (6.00mm)
Surface Mount Land Size 0.327" L x 0.327" W (8.30mm x 8.30mm) 0.327" L x 0.327" W (8.30mm x 8.30mm) 0.260" L x 0.260" W (6.60mm x 6.60mm)
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD
