10SVP15M
  • Share:

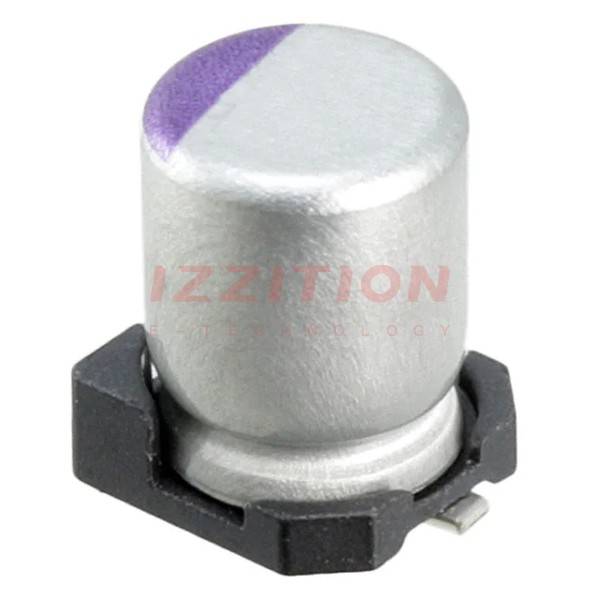

Panasonic Electronic Components 10SVP15M

Manufacturer No:
10SVP15M
Manufacturer:
Panasonic Electronic Components
Package:
Tape & Reel (TR)
Datasheet:
10SVP15M Datasheet
ECAD Model:
-
Description:
CAP ALUM POLY 15UF 20% 10V SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Polymer
Capacitance:15 µF
Tolerance:±20%
Voltage - Rated:10 V
ESR (Equivalent Series Resistance):200mOhm
Lifetime @ Temp.:2000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Ratings:-
Applications:General Purpose
Features:-
Ripple Current @ Low Frequency:37 mA @ 120 Hz
Ripple Current @ High Frequency:740 mA @ 100 kHz
Impedance:-
Lead Spacing:-
Size / Dimension:0.157" Dia (4.00mm)
Height - Seated (Max):0.217" (5.50mm)
Surface Mount Land Size:0.169" L x 0.169" W (4.30mm x 4.30mm)
Mounting Type:Surface Mount
Package / Case:Radial, Can - SMD
0 Remaining View Similar

In Stock

$1.34
570

Please send RFQ , we will respond immediately.

Similar Products

Part Number 10SVP15M 10SVPS15M   10SVP10M   10SVP150M
Manufacturer Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components Panasonic Electronic Components
Product Status Active Active Active Active
Type Polymer Polymer Polymer Polymer
Capacitance 15 µF 15 µF 10 µF 150 µF
Tolerance ±20% ±20% ±20% ±20%
Voltage - Rated 10 V 10 V 10 V 10 V
ESR (Equivalent Series Resistance) 200mOhm 200mOhm 220mOhm 30mOhm
Lifetime @ Temp. 2000 Hrs @ 105°C 5000 Hrs @ 105°C 2000 Hrs @ 105°C 2000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C
Ratings - - - -
Applications General Purpose General Purpose General Purpose General Purpose
Features - - - -
Ripple Current @ Low Frequency 37 mA @ 120 Hz 37 mA @ 120 Hz 35 mA @ 120 Hz 151 mA @ 120 Hz
Ripple Current @ High Frequency 740 mA @ 100 kHz 740 mA @ 100 kHz 700 mA @ 100 kHz 3.02 A @ 100 kHz
Impedance - - - -
Lead Spacing - - - -
Size / Dimension 0.157" Dia (4.00mm) 0.157" Dia (4.00mm) 0.157" Dia (4.00mm) 0.394" Dia (10.00mm)
Height - Seated (Max) 0.217" (5.50mm) 0.217" (5.50mm) 0.217" (5.50mm) 0.315" (8.00mm)
Surface Mount Land Size 0.169" L x 0.169" W (4.30mm x 4.30mm) 0.169" L x 0.169" W (4.30mm x 4.30mm) 0.169" L x 0.169" W (4.30mm x 4.30mm) 0.406" L x 0.406" W (10.30mm x 10.30mm)
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD
