NVTYS008N06CLTWG
  • Share:

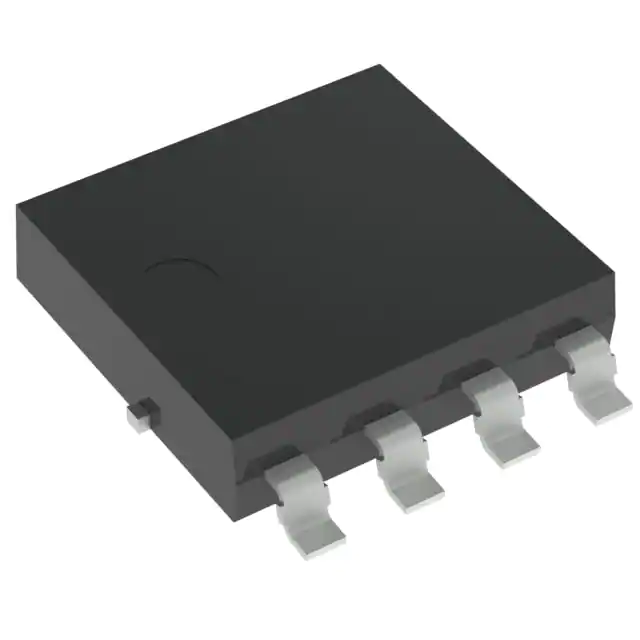

onsemi NVTYS008N06CLTWG

Manufacturer No:
NVTYS008N06CLTWG
Manufacturer:
onsemi
Package:
Tape & Reel (TR)
Datasheet:
NVTYS008N06CLTWG Datasheet
ECAD Model:
-
Description:
T6 60V N-CH LL IN LFPAK33
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):60 V
Current - Continuous Drain (Id) @ 25°C:15A (Ta), 63A (Tc)
Drive Voltage (Max Rds On, Min Rds On):4.5V, 10V
Rds On (Max) @ Id, Vgs:8mOhm @ 9A, 10V
Vgs(th) (Max) @ Id:2.2V @ 50µA
Gate Charge (Qg) (Max) @ Vgs:17 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:1230 pF @ 25 V
FET Feature:-
Power Dissipation (Max):3.2W (Ta), 56W (Tc)
Operating Temperature:-55°C ~ 175°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:8-LFPAK
Package / Case:SOT-1205, 8-LFPAK56
0 Remaining View Similar

In Stock

$0.91
988

Please send RFQ , we will respond immediately.

Similar Products

Part Number NVTYS008N06CLTWG NVTYS005N06CLTWG   NVTYS006N06CLTWG
Manufacturer onsemi onsemi onsemi
Product Status Active Active Active
FET Type N-Channel N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 60 V 60 V 60 V
Current - Continuous Drain (Id) @ 25°C 15A (Ta), 63A (Tc) 18A (Ta), 89A (Tc) 16A (Ta), 71A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 4.5V, 10V 4.5V, 10V 4.5V, 10V
Rds On (Max) @ Id, Vgs 8mOhm @ 9A, 10V 5.3mOhm @ 50A, 10V 6.8mOhm @ 35A, 10V
Vgs(th) (Max) @ Id 2.2V @ 50µA 2.2V @ 75µA 2V @ 53µA
Gate Charge (Qg) (Max) @ Vgs 17 nC @ 10 V 25 nC @ 10 V 19 nC @ 10 V
Vgs (Max) ±20V ±20V ±20V
Input Capacitance (Ciss) (Max) @ Vds 1230 pF @ 25 V 1890 pF @ 25 V 1330 pF @ 25 V
FET Feature - - -
Power Dissipation (Max) 3.2W (Ta), 56W (Tc) 3.2W (Ta), 76W (Tc) 3.2W (Ta), 63W (Tc)
Operating Temperature -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Mounting Type Surface Mount Surface Mount Surface Mount
Supplier Device Package 8-LFPAK 8-LFPAK 8-LFPAK
Package / Case SOT-1205, 8-LFPAK56 SOT-1205, 8-LFPAK56 SOT-1205, 8-LFPAK56
