PSMN5R9-30YL,115
  • Share:

NXP USA Inc. PSMN5R9-30YL,115

Manufacturer No:
PSMN5R9-30YL,115
Manufacturer:
NXP USA Inc.
Package:
Tape & Reel (TR)
Datasheet:
PSMN5R9-30YL,115 Datasheet
ECAD Model:
-
Description:

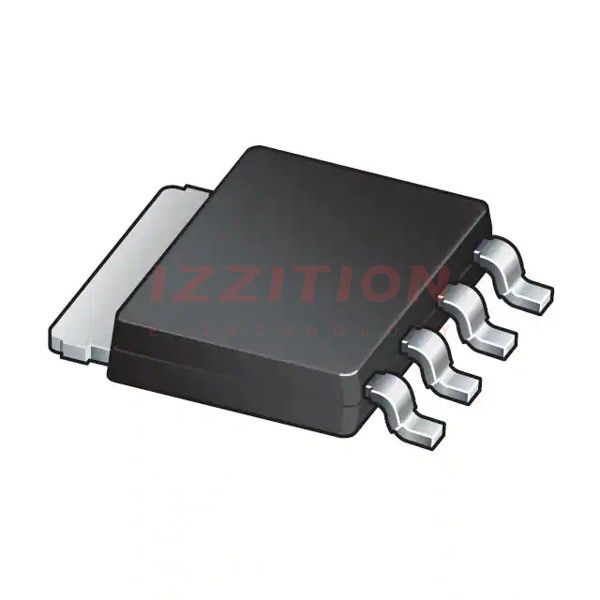

MOSFET N-CH 30V 78A LFPAK56
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):30 V
Current - Continuous Drain (Id) @ 25°C:78A (Tc)
Drive Voltage (Max Rds On, Min Rds On):4.5V, 10V
Rds On (Max) @ Id, Vgs:6.1mOhm @ 20A, 10V
Vgs(th) (Max) @ Id:2.15V @ 1mA
Gate Charge (Qg) (Max) @ Vgs:21.3 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:1226 pF @ 15 V
FET Feature:-
Power Dissipation (Max):63W (Tc)
Operating Temperature:-55°C ~ 175°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:LFPAK56, Power-SO8
Package / Case:SC-100, SOT-669
0 Remaining View Similar

In Stock

$0.19
4,920

Please send RFQ , we will respond immediately.

Similar Products

Part Number PSMN5R9-30YL,115 PSMN5R0-30YL,115
Manufacturer NXP USA Inc. Nexperia USA Inc.
Product Status Obsolete Active
FET Type N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 30 V 30 V
Current - Continuous Drain (Id) @ 25°C 78A (Tc) 91A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 4.5V, 10V 4.5V, 10V
Rds On (Max) @ Id, Vgs 6.1mOhm @ 20A, 10V 5mOhm @ 15A, 10V
Vgs(th) (Max) @ Id 2.15V @ 1mA 2.15V @ 1mA
Gate Charge (Qg) (Max) @ Vgs 21.3 nC @ 10 V 29 nC @ 10 V
Vgs (Max) ±20V ±20V
Input Capacitance (Ciss) (Max) @ Vds 1226 pF @ 15 V 1760 pF @ 12 V
FET Feature - -
Power Dissipation (Max) 63W (Tc) 61W (Tc)
Operating Temperature -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Mounting Type Surface Mount Surface Mount
Supplier Device Package LFPAK56, Power-SO8 LFPAK56, Power-SO8
Package / Case SC-100, SOT-669 SC-100, SOT-669
