UUQ1H220MCL1GS
  • Share:

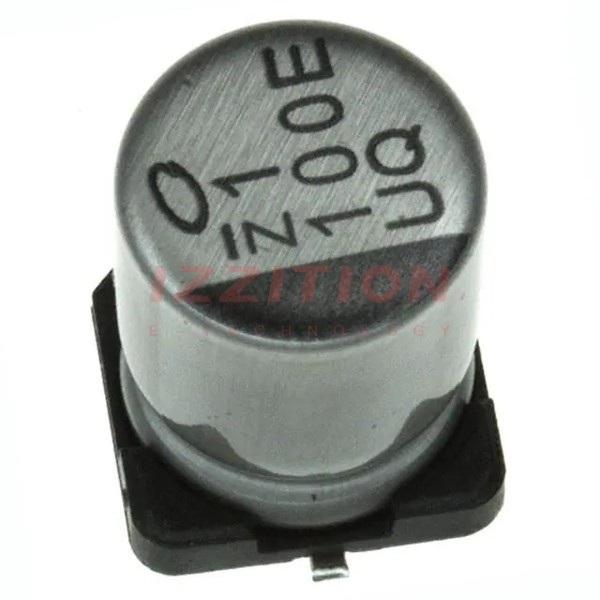

Nichicon UUQ1H220MCL1GS

Manufacturer No:
UUQ1H220MCL1GS
Manufacturer:
Nichicon
Package:
Tape & Reel (TR)
Datasheet:
UUQ1H220MCL1GS Datasheet
ECAD Model:
-
Description:
CAP ALUM 22UF 20% 50V SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:22 µF
Tolerance:±20%
Voltage - Rated:50 V
ESR (Equivalent Series Resistance):-
Lifetime @ Temp.:1000 Hrs @ 105°C
Operating Temperature:-40°C ~ 105°C
Polarization:Polar
Ratings:-
Applications:Audio
Ripple Current @ Low Frequency:51 mA @ 120 Hz
Ripple Current @ High Frequency:76.5 mA @ 10 kHz
Impedance:-
Lead Spacing:-
Size / Dimension:0.315" Dia (8.00mm)
Height - Seated (Max):0.244" (6.20mm)
Surface Mount Land Size:0.327" L x 0.327" W (8.30mm x 8.30mm)
Mounting Type:Surface Mount
Package / Case:Radial, Can - SMD
0 Remaining View Similar

In Stock

$0.97
487

Please send RFQ , we will respond immediately.

Similar Products

Part Number UUQ1H220MCL1GS UUR1H220MCL1GS   UUL1H220MCL1GS
Manufacturer Nichicon Nichicon Nichicon
Product Status Active Not For New Designs Active
Capacitance 22 µF 22 µF 22 µF
Tolerance ±20% ±20% ±20%
Voltage - Rated 50 V 50 V 50 V
ESR (Equivalent Series Resistance) - - -
Lifetime @ Temp. 1000 Hrs @ 105°C 2000 Hrs @ 85°C 5000 Hrs @ 105°C
Operating Temperature -40°C ~ 105°C -40°C ~ 85°C -40°C ~ 105°C
Polarization Polar - Polar
Ratings - - -
Applications Audio General Purpose General Purpose
Ripple Current @ Low Frequency 51 mA @ 120 Hz 45 mA @ 120 Hz 49 mA @ 120 Hz
Ripple Current @ High Frequency 76.5 mA @ 10 kHz 75.15 mA @ 10 kHz 73.5 mA @ 10 kHz
Impedance - - -
Lead Spacing - - -
Size / Dimension 0.315" Dia (8.00mm) 0.248" Dia (6.30mm) 0.248" Dia (6.30mm)
Height - Seated (Max) 0.244" (6.20mm) 0.240" (6.10mm) 0.315" (8.00mm)
Surface Mount Land Size 0.327" L x 0.327" W (8.30mm x 8.30mm) 0.260" L x 0.260" W (6.60mm x 6.60mm) 0.260" L x 0.260" W (6.60mm x 6.60mm)
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD
