UUP1H4R7MCL1GS
  • Share:

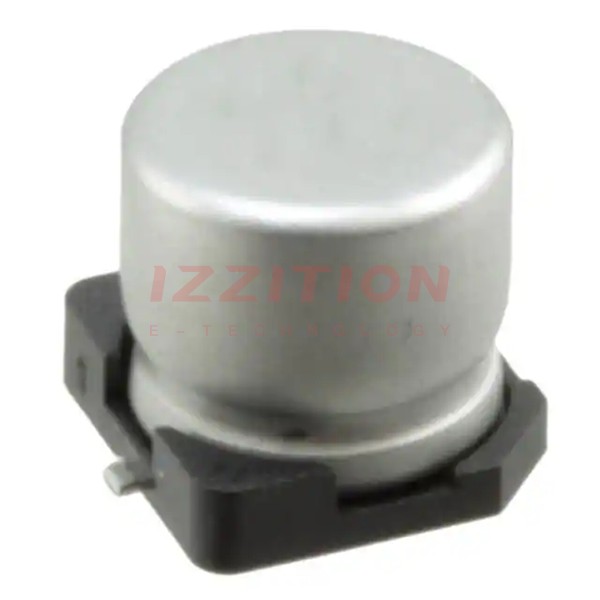

Nichicon UUP1H4R7MCL1GS

Manufacturer No:
UUP1H4R7MCL1GS
Manufacturer:
Nichicon
Package:
Tape & Reel (TR)
Datasheet:
UUP1H4R7MCL1GS Datasheet
ECAD Model:
-
Description:
CAP ALUM 4.7UF 20% 50V SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:4.7 µF
Tolerance:±20%
Voltage - Rated:50 V
ESR (Equivalent Series Resistance):-
Lifetime @ Temp.:1000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Polarization:Bi-Polar
Ratings:-
Applications:General Purpose
Ripple Current @ Low Frequency:20 mA @ 120 Hz
Ripple Current @ High Frequency:30 mA @ 10 kHz
Impedance:-
Lead Spacing:-
Size / Dimension:0.248" Dia (6.30mm)
Height - Seated (Max):0.240" (6.10mm)
Surface Mount Land Size:0.260" L x 0.260" W (6.60mm x 6.60mm)
Mounting Type:Surface Mount
Package / Case:Radial, Can - SMD
0 Remaining View Similar

In Stock

$0.76
683

Please send RFQ , we will respond immediately.

Similar Products

Part Number UUP1H4R7MCL1GS UUP1V4R7MCL1GS   UUL1H4R7MCL1GS   UUP1C4R7MCL1GS   UUP1E4R7MCL1GS
Manufacturer Nichicon Nichicon Nichicon Nichicon Nichicon
Product Status Active Active Active Active Active
Capacitance 4.7 µF 4.7 µF 4.7 µF 4.7 µF 4.7 µF
Tolerance ±20% ±20% ±20% ±20% ±20%
Voltage - Rated 50 V 35 V 50 V 16 V 25 V
ESR (Equivalent Series Resistance) - - - - -
Lifetime @ Temp. 1000 Hrs @ 105°C 1000 Hrs @ 105°C 5000 Hrs @ 105°C 1000 Hrs @ 105°C 1000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 105°C -40°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C
Polarization Bi-Polar Bi-Polar Polar Bi-Polar Bi-Polar
Ratings - - - - -
Applications General Purpose General Purpose General Purpose General Purpose General Purpose
Ripple Current @ Low Frequency 20 mA @ 120 Hz 18 mA @ 120 Hz 19 mA @ 120 Hz 12 mA @ 120 Hz 16 mA @ 120 Hz
Ripple Current @ High Frequency 30 mA @ 10 kHz 27 mA @ 10 kHz 28.5 mA @ 10 kHz 18 mA @ 10 kHz 24 mA @ 10 kHz
Impedance - - - - -
Lead Spacing - - - - -
Size / Dimension 0.248" Dia (6.30mm) 0.197" Dia (5.00mm) 0.197" Dia (5.00mm) 0.157" Dia (4.00mm) 0.197" Dia (5.00mm)
Height - Seated (Max) 0.240" (6.10mm) 0.240" (6.10mm) 0.240" (6.10mm) 0.240" (6.10mm) 0.240" (6.10mm)
Surface Mount Land Size 0.260" L x 0.260" W (6.60mm x 6.60mm) 0.209" L x 0.209" W (5.30mm x 5.30mm) 0.209" L x 0.209" W (5.30mm x 5.30mm) 0.169" L x 0.169" W (4.30mm x 4.30mm) 0.209" L x 0.209" W (5.30mm x 5.30mm)
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD Radial, Can - SMD
