UPM1V101MPD
  • Share:

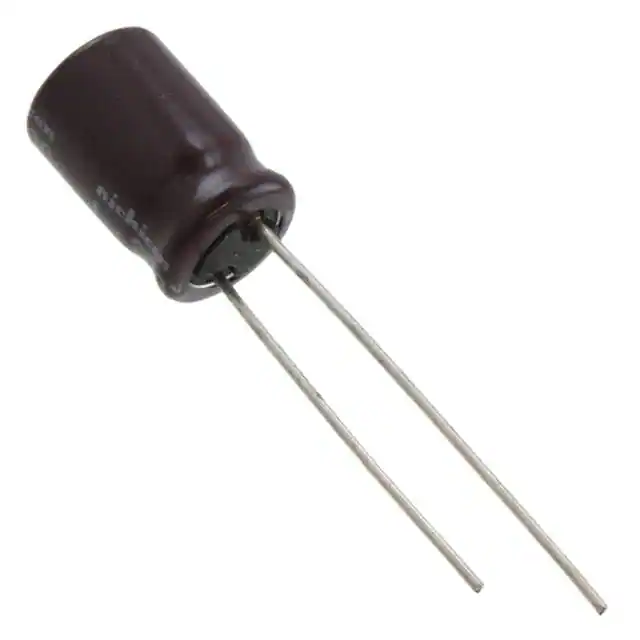

Nichicon UPM1V101MPD

Manufacturer No:
UPM1V101MPD
Manufacturer:
Nichicon
Package:
Bulk
Datasheet:
UPM1V101MPD Datasheet
ECAD Model:
-
Description:
CAP ALUM 100UF 20% 35V RADIAL
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Capacitance:100 µF
Tolerance:±20%
Voltage - Rated:35 V
ESR (Equivalent Series Resistance):-
Lifetime @ Temp.:3000 Hrs @ 105°C
Operating Temperature:-55°C ~ 105°C
Polarization:Polar
Ratings:-
Applications:General Purpose
Ripple Current @ Low Frequency:305 mA @ 120 Hz
Ripple Current @ High Frequency:460 mA @ 10 kHz
Impedance:160 mOhms
Lead Spacing:0.138" (3.50mm)
Size / Dimension:0.315" Dia (8.00mm)
Height - Seated (Max):0.512" (13.00mm)
Surface Mount Land Size:-
Mounting Type:Through Hole
Package / Case:Radial, Can
0 Remaining View Similar

In Stock

$0.62
1,374

Please send RFQ , we will respond immediately.

Similar Products

Part Number UPM1V101MPD UPM1V151MPD   UPM1V181MPD   UPM1V121MPD   UPM1K101MPD
Manufacturer Nichicon Nichicon Nichicon Nichicon Nichicon
Product Status Not For New Designs Not For New Designs Not For New Designs Not For New Designs Not For New Designs
Capacitance 100 µF 150 µF 180 µF 120 µF 100 µF
Tolerance ±20% ±20% ±20% ±20% ±20%
Voltage - Rated 35 V 35 V 35 V 35 V 80 V
ESR (Equivalent Series Resistance) - - - - -
Lifetime @ Temp. 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C 3000 Hrs @ 105°C 5000 Hrs @ 105°C
Operating Temperature -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C -55°C ~ 105°C
Polarization Polar Polar Polar Polar Polar
Ratings - - - - -
Applications General Purpose General Purpose General Purpose General Purpose General Purpose
Ripple Current @ Low Frequency 305 mA @ 120 Hz 415 mA @ 120 Hz 520 mA @ 120 Hz 370 mA @ 120 Hz 525 mA @ 120 Hz
Ripple Current @ High Frequency 460 mA @ 10 kHz - 730 mA @ 10 kHz 550 mA @ 10 kHz 795 mA @ 10 kHz
Impedance 160 mOhms 120 mOhms 100 mOhms 140 mOhms 210 mOhms
Lead Spacing 0.138" (3.50mm) 0.138" (3.50mm) 0.138" (3.50mm) 0.138" (3.50mm) 0.197" (5.00mm)
Size / Dimension 0.315" Dia (8.00mm) 0.315" Dia (8.00mm) 0.315" Dia (8.00mm) 0.315" Dia (8.00mm) 0.394" Dia (10.00mm)
Height - Seated (Max) 0.512" (13.00mm) 0.650" (16.50mm) 0.846" (21.50mm) 0.650" (16.50mm) 1.063" (27.00mm)
Surface Mount Land Size - - - - -
Mounting Type Through Hole Through Hole Through Hole Through Hole Through Hole
Package / Case Radial, Can Radial, Can Radial, Can Radial, Can Radial, Can
