PSMN3R9-100YSFX
  • Share:

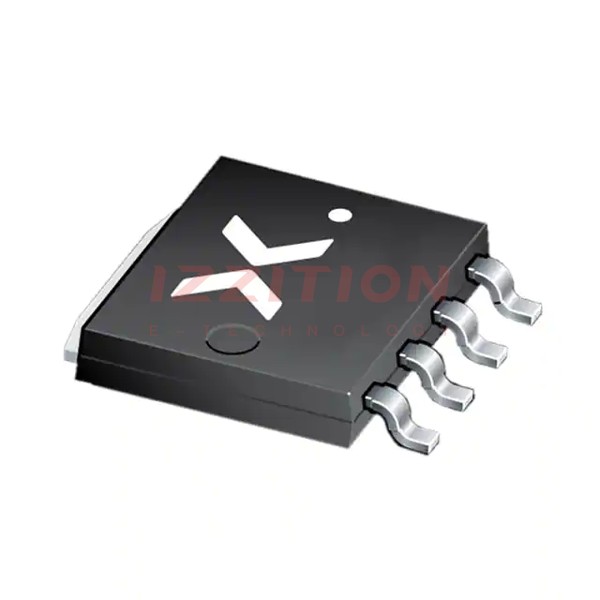

Nexperia USA Inc. PSMN3R9-100YSFX

Manufacturer No:
PSMN3R9-100YSFX
Manufacturer:
Nexperia USA Inc.
Package:
Tape & Reel (TR)
Datasheet:
PSMN3R9-100YSFX Datasheet
ECAD Model:
-
Description:
MOSFET N-CH 100V 120A LFPAK56
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):100 V
Current - Continuous Drain (Id) @ 25°C:120A (Ta)
Drive Voltage (Max Rds On, Min Rds On):7V, 10V
Rds On (Max) @ Id, Vgs:4.3mOhm @ 25A, 10V
Vgs(th) (Max) @ Id:4V @ 1mA
Gate Charge (Qg) (Max) @ Vgs:111 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:7360 pF @ 50 V
FET Feature:-
Power Dissipation (Max):245W (Ta)
Operating Temperature:-55°C ~ 150°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:LFPAK56; Power-SO8
Package / Case:SOT-1023, 4-LFPAK
0 Remaining View Similar

In Stock

$3.05
201

Please send RFQ , we will respond immediately.

Similar Products

Part Number PSMN3R9-100YSFX PSMN6R9-100YSFX
Manufacturer Nexperia USA Inc. Nexperia USA Inc.
Product Status Active Active
FET Type N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 100 V 100 V
Current - Continuous Drain (Id) @ 25°C 120A (Ta) 100A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 7V, 10V 10V
Rds On (Max) @ Id, Vgs 4.3mOhm @ 25A, 10V -
Vgs(th) (Max) @ Id 4V @ 1mA -
Gate Charge (Qg) (Max) @ Vgs 111 nC @ 10 V 50.3 nC @ 10 V
Vgs (Max) ±20V -
Input Capacitance (Ciss) (Max) @ Vds 7360 pF @ 50 V -
FET Feature - -
Power Dissipation (Max) 245W (Ta) 238W
Operating Temperature -55°C ~ 150°C (TJ) 175°C (TJ)
Mounting Type Surface Mount Surface Mount
Supplier Device Package LFPAK56; Power-SO8 LFPAK56, Power-SO8
Package / Case SOT-1023, 4-LFPAK SC-100, SOT-669
