PMPB14R0EPX
  • Share:

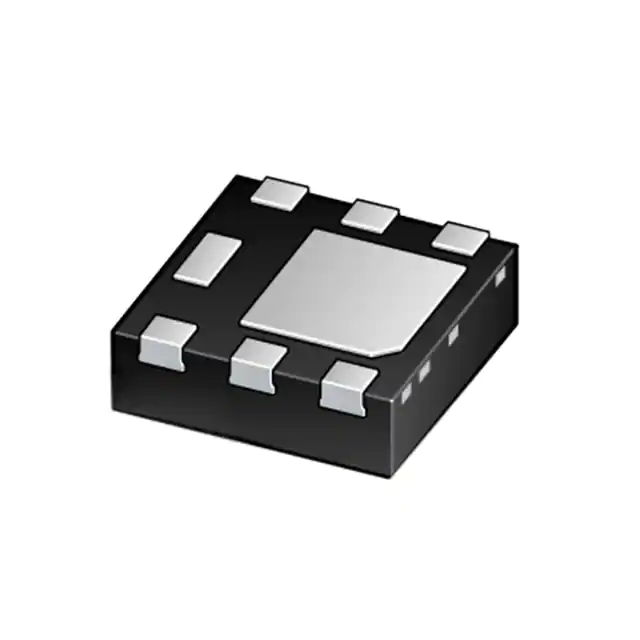

Nexperia USA Inc. PMPB14R0EPX

Manufacturer No:
PMPB14R0EPX
Manufacturer:
Nexperia USA Inc.
Package:
Tape & Reel (TR)
Datasheet:
PMPB14R0EPX Datasheet
ECAD Model:
-
Description:
MOSFET P-CH 30V 9A DFN2020M-6
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:P-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):30 V
Current - Continuous Drain (Id) @ 25°C:9A (Ta)
Drive Voltage (Max Rds On, Min Rds On):-
Rds On (Max) @ Id, Vgs:16mOhm @ 8.5A, 10V
Vgs(th) (Max) @ Id:2V @ 250µA
Gate Charge (Qg) (Max) @ Vgs:40 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:227 pF @ 15 V
FET Feature:-
Power Dissipation (Max):1.9W (Ta), 12.5W (Tc)
Operating Temperature:-55°C ~ 150°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:DFN2020MD-6
Package / Case:6-UDFN Exposed Pad
0 Remaining View Similar

In Stock

$0.57
1,722

Please send RFQ , we will respond immediately.

Similar Products

Part Number PMPB14R0EPX PMPB14R7EPX
Manufacturer Nexperia USA Inc. Nexperia USA Inc.
Product Status Active Active
FET Type P-Channel P-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 30 V 30 V
Current - Continuous Drain (Id) @ 25°C 9A (Ta) 8A (Ta)
Drive Voltage (Max Rds On, Min Rds On) - -
Rds On (Max) @ Id, Vgs 16mOhm @ 8.5A, 10V 18mOhm @ 8A, 10V
Vgs(th) (Max) @ Id 2V @ 250µA 2.5V @ 250µA
Gate Charge (Qg) (Max) @ Vgs 40 nC @ 10 V 44 nC @ 10 V
Vgs (Max) ±20V ±20V
Input Capacitance (Ciss) (Max) @ Vds 227 pF @ 15 V 1418 pF @ 15 V
FET Feature - -
Power Dissipation (Max) 1.9W (Ta), 12.5W (Tc) 1.9W (Ta), 12.5W (Tc)
Operating Temperature -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ)
Mounting Type Surface Mount Surface Mount
Supplier Device Package DFN2020MD-6 DFN2020MD-6
Package / Case 6-UDFN Exposed Pad 6-UDFN Exposed Pad
