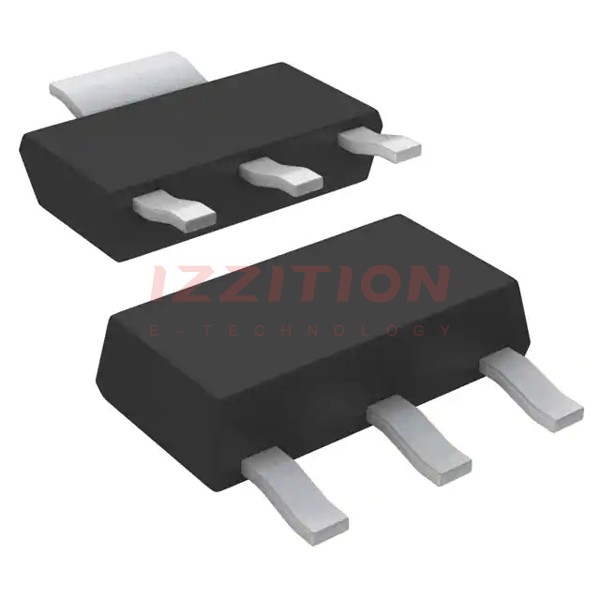

MIC5209-3.0BS TR
  • Share:

Microchip Technology MIC5209-3.0BS TR

Manufacturer No:
MIC5209-3.0BS TR
Manufacturer:
Microchip Technology
Package:
Tape & Reel (TR)
Datasheet:
MIC5209-3.0BS TR Datasheet
ECAD Model:
-
Description:
IC REG LINEAR 3V 500MA SOT223-3
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Output Configuration:Positive
Output Type:Fixed
Number of Regulators:1
Voltage - Input (Max):16V
Voltage - Output (Min/Fixed):3V
Voltage - Output (Max):-
Voltage Dropout (Max):0.6V @ 500mA
Current - Output:500mA
Current - Quiescent (Iq):170 µA
Current - Supply (Max):25 mA
PSRR:75dB (120Hz)
Control Features:-
Protection Features:Over Current, Over Temperature, Reverse Polarity
Operating Temperature:-40°C ~ 125°C
Mounting Type:Surface Mount
Package / Case:TO-261-4, TO-261AA
Supplier Device Package:SOT-223-3
0 Remaining View Similar

In Stock

-
120

Please send RFQ , we will respond immediately.

Similar Products

Part Number MIC5209-3.0BS TR MIC5209-30BS TR   MIC5209-3.3BS TR   MIC5209-3.0BU TR   MIC5209-3.6BS TR   MIC5209-5.0BS TR
Manufacturer Microchip Technology Micrel Inc. Microchip Technology Microchip Technology Microchip Technology Microchip Technology
Product Status Obsolete Active Obsolete Obsolete Obsolete Obsolete
Output Configuration Positive - Positive Positive Positive Positive
Output Type Fixed - Fixed Fixed Fixed Fixed
Number of Regulators 1 - 1 1 1 1
Voltage - Input (Max) 16V - 16V 16V 16V 16V
Voltage - Output (Min/Fixed) 3V - 3.3V 3V 3.6V 5V
Voltage - Output (Max) - - - - - -
Voltage Dropout (Max) 0.6V @ 500mA - 0.6V @ 500mA 0.6V @ 500mA 0.6V @ 500mA 0.6V @ 500mA
Current - Output 500mA - 500mA 500mA 500mA 500mA
Current - Quiescent (Iq) 170 µA - 170 µA 170 µA 170 µA 170 µA
Current - Supply (Max) 25 mA - 25 mA 25 mA 25 mA 25 mA
PSRR 75dB (120Hz) - 75dB (120Hz) 75dB (120Hz) 75dB (120Hz) 75dB (120Hz)
Control Features - - - Enable - -
Protection Features Over Current, Over Temperature, Reverse Polarity - Over Current, Over Temperature, Reverse Polarity Over Current, Over Temperature, Reverse Polarity Over Current, Over Temperature, Reverse Polarity Over Current, Over Temperature, Reverse Polarity
Operating Temperature -40°C ~ 125°C - -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Mounting Type Surface Mount - Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case TO-261-4, TO-261AA - TO-261-4, TO-261AA TO-263-6, D²Pak (5 Leads + Tab), TO-263BA TO-261-4, TO-261AA TO-261-4, TO-261AA
Supplier Device Package SOT-223-3 - SOT-223-3 TO-263-5 SOT-223-3 SOT-223-3
