MICROSMD050F-2
  • Share:

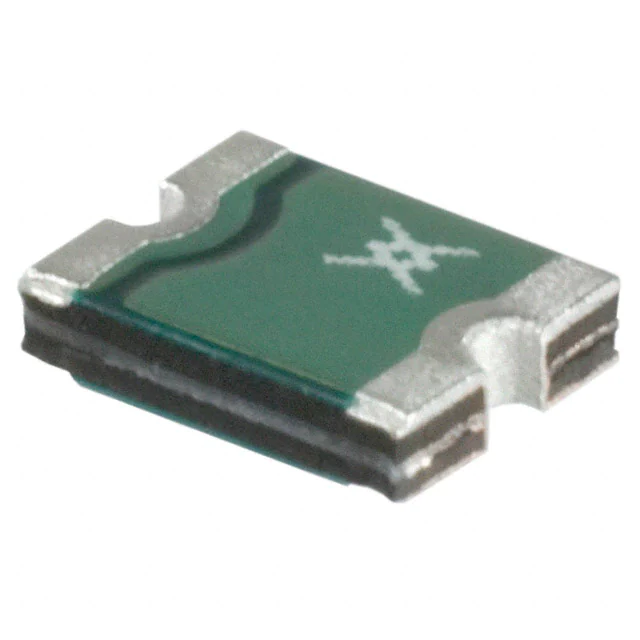

Littelfuse Inc. MICROSMD050F-2

Manufacturer No:
MICROSMD050F-2
Manufacturer:
Littelfuse Inc.
Package:
Tape & Reel (TR)
Datasheet:
MICROSMD050F-2 Datasheet
ECAD Model:
-
Description:
PTC RESET FUSE 13.2V 500MA 1210
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Polymeric
Voltage - Max:13.2V
Current - Max:40 A
Current - Hold (Ih) (Max):500 mA
Current - Trip (It):1 A
Time to Trip:50 ms
Resistance - Initial (Ri) (Min):250 mOhms
Resistance - Post Trip (R1) (Max):900 mOhms
Resistance - 25°C (Typ):-
Operating Temperature:-40°C ~ 85°C
Ratings:-
Mounting Type:Surface Mount
Package / Case:1210 (3225 Metric), Concave
Size / Dimension:0.127" L x 0.102" W (3.22mm x 2.58mm)
Height - Seated (Max):-
Thickness (Max):0.024" (0.62mm)
Lead Spacing:-
0 Remaining View Similar

In Stock

$0.43
902

Please send RFQ , we will respond immediately.

Similar Products

Part Number MICROSMD050F-2 MICROSMD150F-2   MICROSMD010F-2   MICROSMD050-2
Manufacturer Littelfuse Inc. Littelfuse Inc. Littelfuse Inc. Littelfuse Inc.
Product Status Active Active Active Obsolete
Type Polymeric Polymeric Polymeric Polymeric
Voltage - Max 13.2V 6V 30V 13.2V
Current - Max 40 A 40 A 10 A 40 A
Current - Hold (Ih) (Max) 500 mA 1.5 A 100 mA 500 mA
Current - Trip (It) 1 A 3 A 250 mA 1 A
Time to Trip 50 ms 1 s 1 s 50 ms
Resistance - Initial (Ri) (Min) 250 mOhms 40 mOhms 2.1 Ohms 250 mOhms
Resistance - Post Trip (R1) (Max) 900 mOhms 110 mOhms 15 Ohms 900 mOhms
Resistance - 25°C (Typ) - - - -
Operating Temperature -40°C ~ 85°C -40°C ~ 85°C -40°C ~ 85°C -40°C ~ 85°C
Ratings - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case 1210 (3225 Metric), Concave 1210 (3225 Metric), Concave 1210 (3225 Metric), Concave 1210 (3225 Metric), Concave
Size / Dimension 0.127" L x 0.102" W (3.22mm x 2.58mm) 0.127" L x 0.102" W (3.22mm x 2.58mm) 0.127" L x 0.102" W (3.22mm x 2.58mm) 0.127" L x 0.102" W (3.22mm x 2.58mm)
Height - Seated (Max) - - - -
Thickness (Max) 0.024" (0.62mm) 0.048" (1.22mm) 0.033" (0.85mm) 0.024" (0.62mm)
Lead Spacing - - - -
