IRFS7430-7PPBF
  • Share:

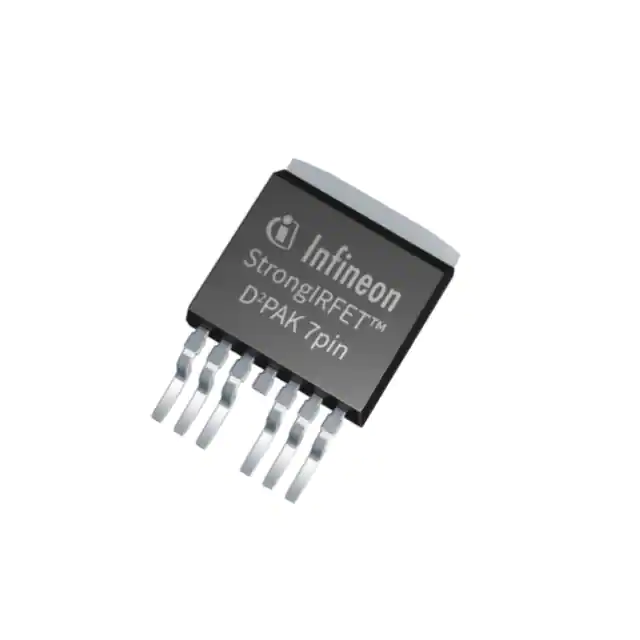

Infineon Technologies IRFS7430-7PPBF

Manufacturer No:
IRFS7430-7PPBF
Manufacturer:
Infineon Technologies
Package:
Tube
Datasheet:
IRFS7430-7PPBF Datasheet
ECAD Model:
-
Description:
MOSFET N-CH 40V 240A D2PAK
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):40 V
Current - Continuous Drain (Id) @ 25°C:240A (Tc)
Drive Voltage (Max Rds On, Min Rds On):6V, 10V
Rds On (Max) @ Id, Vgs:0.75mOhm @ 100A, 10V
Vgs(th) (Max) @ Id:3.9V @ 250µA
Gate Charge (Qg) (Max) @ Vgs:460 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:13975 pF @ 25 V
FET Feature:-
Power Dissipation (Max):375W (Tc)
Operating Temperature:-55°C ~ 175°C (TJ)
Mounting Type:Surface Mount
Supplier Device Package:D2PAK (7-Lead)
Package / Case:TO-263-7, D²Pak (6 Leads + Tab)
0 Remaining View Similar

In Stock

-
231

Please send RFQ , we will respond immediately.

Similar Products

Part Number IRFS7430-7PPBF IRFS7437-7PPBF   IRFS7434-7PPBF   IRFS7530-7PPBF   IRFS7730-7PPBF
Manufacturer Infineon Technologies Infineon Technologies Infineon Technologies Infineon Technologies Infineon Technologies
Product Status Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key
FET Type N-Channel N-Channel N-Channel N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 40 V 40 V 40 V 60 V 75 V
Current - Continuous Drain (Id) @ 25°C 240A (Tc) 195A (Tc) 240A (Tc) 240A (Tc) 240A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 6V, 10V 6V, 10V 6V, 10V 6V, 10V 6V, 10V
Rds On (Max) @ Id, Vgs 0.75mOhm @ 100A, 10V 1.4mOhm @ 100A, 10V 1mOhm @ 100A, 10V 1.4mOhm @ 100A, 10V 2mOhm @ 100A, 10V
Vgs(th) (Max) @ Id 3.9V @ 250µA 3.9V @ 150µA 3.9V @ 250µA 3.7V @ 250µA 3.7V @ 250µA
Gate Charge (Qg) (Max) @ Vgs 460 nC @ 10 V 225 nC @ 10 V 315 nC @ 10 V 354 nC @ 10 V 428 nC @ 10 V
Vgs (Max) ±20V ±20V ±20V ±20V ±20V
Input Capacitance (Ciss) (Max) @ Vds 13975 pF @ 25 V 7437 pF @ 25 V 10250 pF @ 25 V 12960 pF @ 25 V 13970 pF @ 25 V
FET Feature - - - - -
Power Dissipation (Max) 375W (Tc) 231W (Tc) 245W (Tc) 375W (Tc) 375W (Tc)
Operating Temperature -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Supplier Device Package D2PAK (7-Lead) D2PAK (7-Lead) D2PAK (7-Lead) D2PAK (7-Lead) D2PAK (7-Lead)
Package / Case TO-263-7, D²Pak (6 Leads + Tab) TO-263-8, D²Pak (7 Leads + Tab), TO-263CA TO-263-7, D²Pak (6 Leads + Tab) TO-263-7, D²Pak (6 Leads + Tab) TO-263-7, D²Pak (6 Leads + Tab), TO-263CB
