IPP120P04P4L03AKSA2
  • Share:

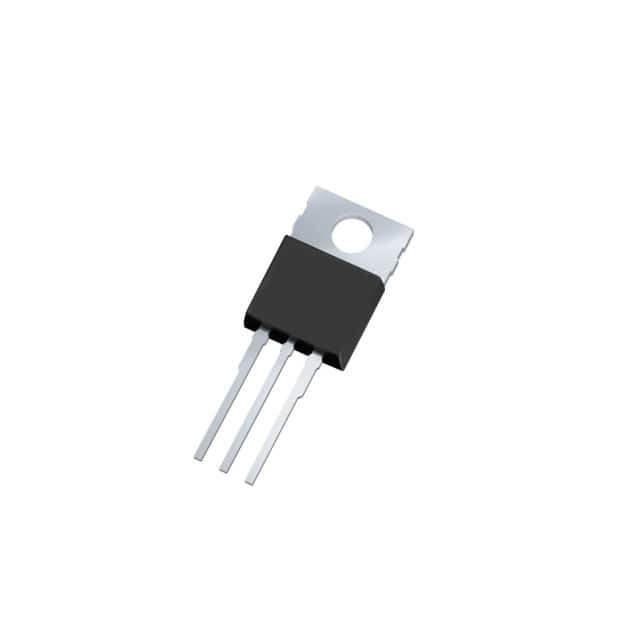

Infineon Technologies IPP120P04P4L03AKSA2

Manufacturer No:
IPP120P04P4L03AKSA2
Manufacturer:
Infineon Technologies
Package:
Tube
Datasheet:
IPP120P04P4L03AKSA2 Datasheet
ECAD Model:
-
Description:
MOSFET P-CH 40V 120A TO220-3
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:P-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):40 V
Current - Continuous Drain (Id) @ 25°C:120A (Tc)
Drive Voltage (Max Rds On, Min Rds On):4.5V, 10V
Rds On (Max) @ Id, Vgs:3.4mOhm @ 100A, 10V
Vgs(th) (Max) @ Id:2.2V @ 340µA
Gate Charge (Qg) (Max) @ Vgs:234 nC @ 10 V
Vgs (Max):+5V, -16V
Input Capacitance (Ciss) (Max) @ Vds:15000 pF @ 25 V
FET Feature:-
Power Dissipation (Max):136W (Tc)
Operating Temperature:-55°C ~ 175°C (TJ)
Mounting Type:Through Hole
Supplier Device Package:PG-TO220-3-1
Package / Case:TO-220-3
0 Remaining View Similar

In Stock

$4.10
195

Please send RFQ , we will respond immediately.

Similar Products

Part Number IPP120P04P4L03AKSA2 IPP120P04P4L03AKSA1
Manufacturer Infineon Technologies Infineon Technologies
Product Status Active Not For New Designs
FET Type P-Channel P-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 40 V 40 V
Current - Continuous Drain (Id) @ 25°C 120A (Tc) 120A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 4.5V, 10V 4.5V, 10V
Rds On (Max) @ Id, Vgs 3.4mOhm @ 100A, 10V 3.4mOhm @ 100A, 10V
Vgs(th) (Max) @ Id 2.2V @ 340µA 2.2V @ 340µA
Gate Charge (Qg) (Max) @ Vgs 234 nC @ 10 V 234 nC @ 10 V
Vgs (Max) +5V, -16V ±16V
Input Capacitance (Ciss) (Max) @ Vds 15000 pF @ 25 V 15000 pF @ 25 V
FET Feature - -
Power Dissipation (Max) 136W (Tc) 136W (Tc)
Operating Temperature -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Mounting Type Through Hole Through Hole
Supplier Device Package PG-TO220-3-1 PG-TO220-3-1
Package / Case TO-220-3 TO-220-3
