IPA60R099P7XKSA1
  • Share:

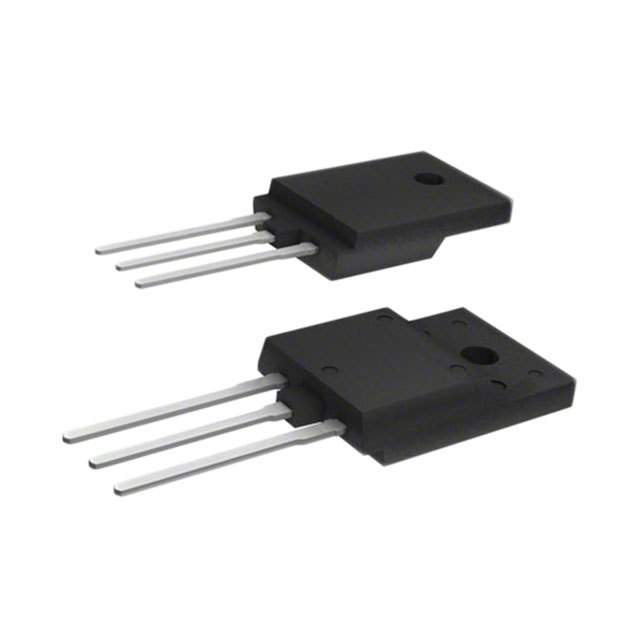

Infineon Technologies IPA60R099P7XKSA1

Manufacturer No:
IPA60R099P7XKSA1
Manufacturer:
Infineon Technologies
Package:
Bulk
Datasheet:
IPA60R099P7XKSA1 Datasheet
ECAD Model:
-
Description:
MOSFET N-CH 600V 31A TO220
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

FET Type:N-Channel
Technology:MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss):600 V
Current - Continuous Drain (Id) @ 25°C:31A (Tc)
Drive Voltage (Max Rds On, Min Rds On):10V
Rds On (Max) @ Id, Vgs:99mOhm @ 10.5A, 10V
Vgs(th) (Max) @ Id:4V @ 530µA
Gate Charge (Qg) (Max) @ Vgs:45 nC @ 10 V
Vgs (Max):±20V
Input Capacitance (Ciss) (Max) @ Vds:1952 pF @ 400 V
FET Feature:-
Power Dissipation (Max):29W (Tc)
Operating Temperature:-55°C ~ 150°C (TJ)
Mounting Type:Through Hole
Supplier Device Package:PG-TO220-FP
Package / Case:TO-220-3 Full Pack
0 Remaining View Similar

In Stock

$5.61
174

Please send RFQ , we will respond immediately.

Similar Products

Part Number IPA60R099P7XKSA1 IPA60R099C7XKSA1   IPA60R099P6XKSA1
Manufacturer Infineon Technologies Infineon Technologies Infineon Technologies
Product Status Active Active Active
FET Type N-Channel N-Channel N-Channel
Technology MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 600 V 600 V 600 V
Current - Continuous Drain (Id) @ 25°C 31A (Tc) 12A (Tc) 37.9A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 10V 10V 10V
Rds On (Max) @ Id, Vgs 99mOhm @ 10.5A, 10V 99mOhm @ 9.7A, 10V 99mOhm @ 14.5A, 10V
Vgs(th) (Max) @ Id 4V @ 530µA 4V @ 490µA 4.5V @ 1.21mA
Gate Charge (Qg) (Max) @ Vgs 45 nC @ 10 V 42 nC @ 10 V 70 nC @ 10 V
Vgs (Max) ±20V ±20V ±20V
Input Capacitance (Ciss) (Max) @ Vds 1952 pF @ 400 V 1819 pF @ 400 V 3330 pF @ 100 V
FET Feature - - -
Power Dissipation (Max) 29W (Tc) 33W (Tc) 34W (Tc)
Operating Temperature -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ)
Mounting Type Through Hole Through Hole Through Hole
Supplier Device Package PG-TO220-FP PG-TO220-FP PG-TO220-FP
Package / Case TO-220-3 Full Pack TO-220-3 Full Pack TO-220-3 Full Pack
