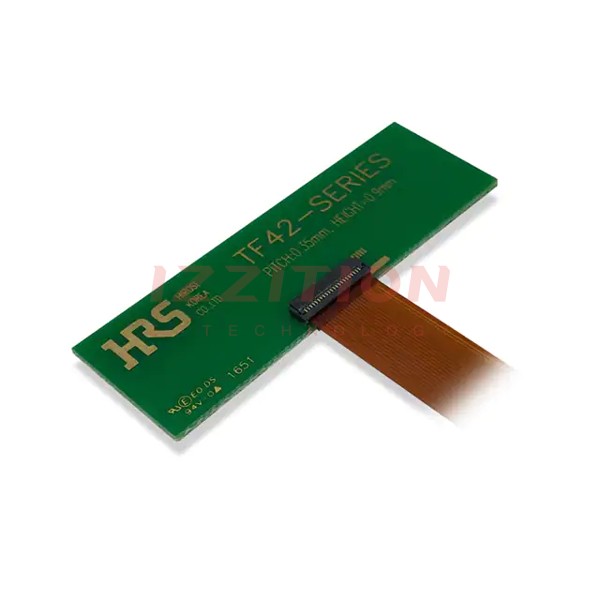

TF42-22S-0.35SH(895)
  • Share:

Hirose Electric Co Ltd TF42-22S-0.35SH(895)

Manufacturer No:
TF42-22S-0.35SH(895)
Manufacturer:
Hirose Electric Co Ltd
Package:
Tape & Reel (TR)
Datasheet:
TF42-22S-0.35SH(895) Datasheet
ECAD Model:
-
Description:
CONN FFC 22POS 0.35MM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Flat Flex Type:FPC
Mounting Type:Surface Mount, Right Angle
Connector/Contact Type:Contacts, Bottom
Number of Positions:22
Pitch:0.014" (0.35mm)
Termination:Solder
FFC, FCB Thickness:0.20mm
Height Above Board:0.035" (0.88mm)
Locking Feature:Flip Lock, Backlock
Cable End Type:Notched
Contact Material:Phosphor Bronze
Contact Finish:Gold
Housing Material:Liquid Crystal Polymer (LCP)
Actuator Material:Liquid Crystal Polymer (LCP)
Features:Solder Retention
Voltage Rating:30V
Operating Temperature:-55°C ~ 85°C
Material Flammability Rating:UL94 V-0
0 Remaining View Similar

In Stock

$2.05
172

Please send RFQ , we will respond immediately.

Similar Products

Part Number TF42-22S-0.35SH(895) TF42-24S-0.35SH(895)
Manufacturer Hirose Electric Co Ltd Hirose Electric Co Ltd
Product Status Active Active
Flat Flex Type FPC FPC
Mounting Type Surface Mount, Right Angle Surface Mount, Right Angle
Connector/Contact Type Contacts, Bottom Contacts, Bottom
Number of Positions 22 24
Pitch 0.014" (0.35mm) 0.014" (0.35mm)
Termination Solder Solder
FFC, FCB Thickness 0.20mm 0.20mm
Height Above Board 0.035" (0.88mm) 0.035" (0.88mm)
Locking Feature Flip Lock, Backlock Flip Lock, Backlock
Cable End Type Notched Notched
Contact Material Phosphor Bronze Phosphor Bronze
Contact Finish Gold Gold
Housing Material Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP)
Actuator Material Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP)
Features Solder Retention Solder Retention
Voltage Rating 30V 30V
Operating Temperature -55°C ~ 85°C -55°C ~ 85°C
Material Flammability Rating UL94 V-0 UL94 V-0
