FH36W-27S-0.3SHW(99)
  • Share:

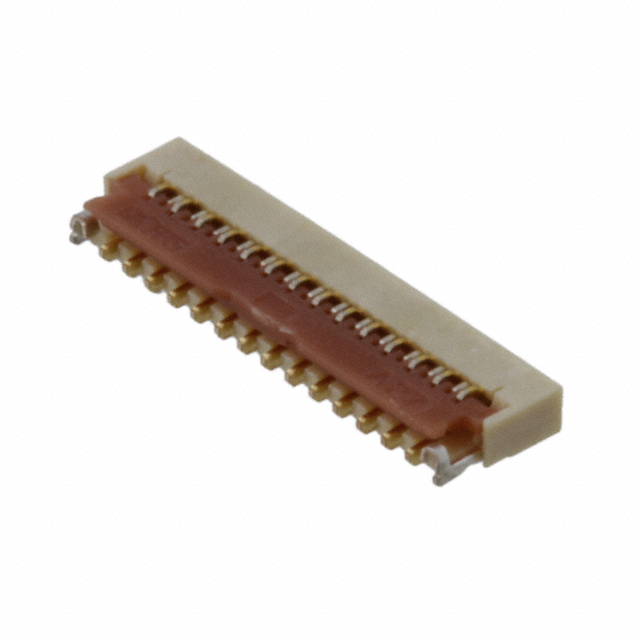

Hirose Electric Co Ltd FH36W-27S-0.3SHW(99)

Manufacturer No:
FH36W-27S-0.3SHW(99)
Manufacturer:
Hirose Electric Co Ltd
Package:
Tape & Reel (TR)
Datasheet:
FH36W-27S-0.3SHW(99) Datasheet
ECAD Model:
-
Description:
CONN FPC BOTTOM 27POS 0.30MM R/A
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Flat Flex Type:FPC
Mounting Type:Surface Mount, Right Angle
Connector/Contact Type:Contacts, Bottom
Number of Positions:27
Pitch:0.012" (0.30mm)
Termination:Solder
FFC, FCB Thickness:0.20mm
Height Above Board:0.039" (1.00mm)
Locking Feature:Flip Lock
Cable End Type:Tabbed
Contact Material:Phosphor Bronze
Contact Finish:Gold
Housing Material:Liquid Crystal Polymer (LCP), Halogen Free
Actuator Material:Polyamide (PA), Nylon
Features:Zero Insertion Force (ZIF)
Voltage Rating:30V
Operating Temperature:-55°C ~ 85°C
Material Flammability Rating:UL94 HB
0 Remaining View Similar

In Stock

$2.55
297

Please send RFQ , we will respond immediately.

Similar Products

Part Number FH36W-27S-0.3SHW(99) FH36W-17S-0.3SHW(99)   FH36W-23S-0.3SHW(99)   FH36W-25S-0.3SHW(99)
Manufacturer Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd
Product Status Active Active Active Obsolete
Flat Flex Type FPC FPC FPC FPC
Mounting Type Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle
Connector/Contact Type Contacts, Bottom Contacts, Bottom Contacts, Bottom Contacts, Bottom
Number of Positions 27 17 23 25
Pitch 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm)
Termination Solder Solder Solder Solder
FFC, FCB Thickness 0.20mm 0.20mm 0.20mm 0.20mm
Height Above Board 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm)
Locking Feature Flip Lock Flip Lock Flip Lock Flip Lock
Cable End Type Tabbed Tabbed Tabbed Tabbed
Contact Material Phosphor Bronze Phosphor Bronze Phosphor Bronze Phosphor Bronze
Contact Finish Gold Gold Gold Gold
Housing Material Liquid Crystal Polymer (LCP), Halogen Free Liquid Crystal Polymer (LCP), Halogen Free Liquid Crystal Polymer (LCP), Halogen Free Liquid Crystal Polymer (LCP), Halogen Free
Actuator Material Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon
Features Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF)
Voltage Rating 30V 30V 30V 30V
Operating Temperature -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C
Material Flammability Rating UL94 HB UL94 HB UL94 HB UL94 HB
