FH26-39S-0.3SHW(98)
  • Share:

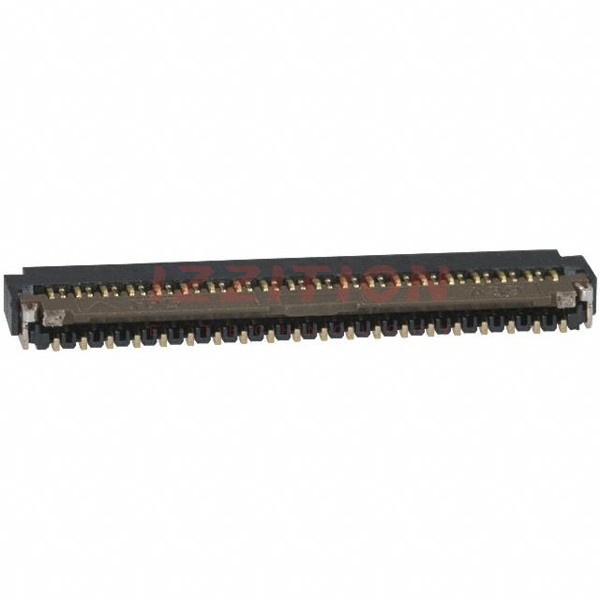

Hirose Electric Co Ltd FH26-39S-0.3SHW(98)

Manufacturer No:
FH26-39S-0.3SHW(98)
Manufacturer:
Hirose Electric Co Ltd
Package:
Tape & Reel (TR)
Datasheet:
FH26-39S-0.3SHW(98) Datasheet
ECAD Model:
-
Description:
CONN FPC BOTTOM 39POS 0.30MM R/A
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Flat Flex Type:FPC
Mounting Type:Surface Mount, Right Angle
Connector/Contact Type:Contacts, Bottom
Number of Positions:39
Pitch:0.012" (0.30mm)
Termination:Solder
FFC, FCB Thickness:0.20mm
Height Above Board:0.039" (1.00mm)
Locking Feature:Flip Lock
Cable End Type:Tapered
Contact Material:Phosphor Bronze
Contact Finish:Gold
Housing Material:Liquid Crystal Polymer (LCP)
Actuator Material:Polyamide (PA), Nylon
Features:Zero Insertion Force (ZIF)
Voltage Rating:30V
Operating Temperature:-55°C ~ 85°C
Material Flammability Rating:UL94 V-0
0 Remaining View Similar

In Stock

-
500

Please send RFQ , we will respond immediately.

Similar Products

Part Number FH26-39S-0.3SHW(98) FH26-39S-0.3SHW(99)   FH26-29S-0.3SHW(98)   FH26-31S-0.3SHW(98)   FH26-33S-0.3SHW(98)   FH26-35S-0.3SHW(98)   FH26-37S-0.3SHW(98)
Manufacturer Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd Hirose Electric Co Ltd
Product Status Obsolete Obsolete Obsolete Obsolete Obsolete Obsolete Obsolete
Flat Flex Type FPC FPC FPC FPC FPC FPC FPC
Mounting Type Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle
Connector/Contact Type Contacts, Bottom Contacts, Bottom Contacts, Bottom Contacts, Bottom Contacts, Bottom Contacts, Bottom Contacts, Bottom
Number of Positions 39 39 29 31 33 35 37
Pitch 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm) 0.012" (0.30mm)
Termination Solder Solder Solder Solder Solder Solder Solder
FFC, FCB Thickness 0.20mm 0.20mm 0.20mm 0.20mm 0.20mm 0.20mm 0.20mm
Height Above Board 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm) 0.039" (1.00mm)
Locking Feature Flip Lock Flip Lock Flip Lock Flip Lock Flip Lock Flip Lock Flip Lock
Cable End Type Tapered Tapered Tapered Tapered Tapered Tapered Tapered
Contact Material Phosphor Bronze Phosphor Bronze Phosphor Bronze Phosphor Bronze Phosphor Bronze Phosphor Bronze Phosphor Bronze
Contact Finish Gold Gold Gold Gold Gold Gold Gold
Housing Material Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP)
Actuator Material Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon
Features Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF) Zero Insertion Force (ZIF)
Voltage Rating 30V 30V 30V 30V 30V 30V 30V
Operating Temperature -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C -55°C ~ 85°C
Material Flammability Rating UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
