DDA114TH-7
  • Share:

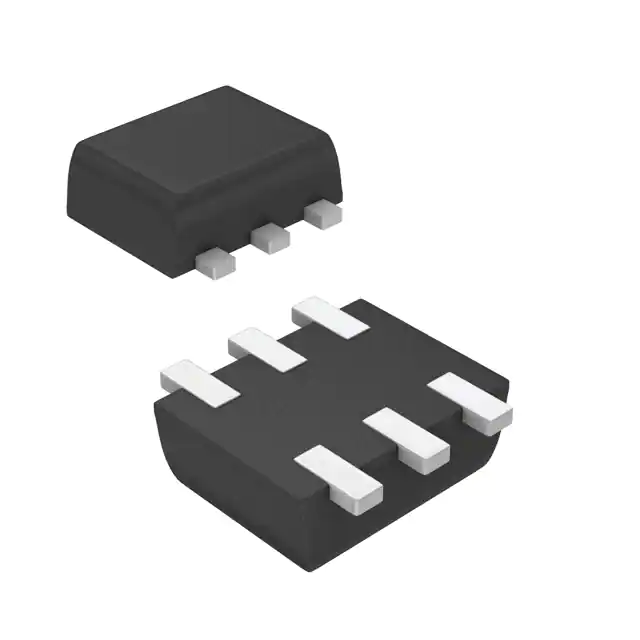

Diodes Incorporated DDA114TH-7

Manufacturer No:
DDA114TH-7
Manufacturer:
Diodes Incorporated
Package:
Tape & Reel (TR)
Datasheet:
DDA114TH-7 Datasheet
ECAD Model:
-
Description:
TRANS 2PNP PREBIAS 0.15W SOT563
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Transistor Type:2 PNP - Pre-Biased (Dual)
Current - Collector (Ic) (Max):100mA
Voltage - Collector Emitter Breakdown (Max):50V
Resistor - Base (R1):10kOhms
Resistor - Emitter Base (R2):-
DC Current Gain (hFE) (Min) @ Ic, Vce:100 @ 1mA, 5V
Vce Saturation (Max) @ Ib, Ic:300mV @ 100µA, 1mA
Current - Collector Cutoff (Max):-
Frequency - Transition:250MHz
Power - Max:150mW
Mounting Type:Surface Mount
Package / Case:SOT-563, SOT-666
Supplier Device Package:SOT-563
0 Remaining View Similar

In Stock

$0.51
1,667

Please send RFQ , we will respond immediately.

Similar Products

Part Number DDA114TH-7 DDC114TH-7   DDA114YH-7   DDA114TU-7   DDA114EH-7
Manufacturer Diodes Incorporated Diodes Incorporated Diodes Incorporated Diodes Incorporated Diodes Incorporated
Product Status Active Active Active Active Active
Transistor Type 2 PNP - Pre-Biased (Dual) 2 NPN - Pre-Biased (Dual) 2 PNP - Pre-Biased (Dual) - 2 PNP - Pre-Biased (Dual)
Current - Collector (Ic) (Max) 100mA 100mA 100mA - 100mA
Voltage - Collector Emitter Breakdown (Max) 50V 50V 50V - 50V
Resistor - Base (R1) 10kOhms 10kOhms 10kOhms - 10kOhms
Resistor - Emitter Base (R2) - - 47kOhms - 10kOhms
DC Current Gain (hFE) (Min) @ Ic, Vce 100 @ 1mA, 5V 100 @ 1mA, 5V 68 @ 10mA, 5V - 30 @ 5mA, 5V
Vce Saturation (Max) @ Ib, Ic 300mV @ 100µA, 1mA 300mV @ 100µA, 1mA 300mV @ 250µA, 5mA - 300mV @ 500µA, 10mA
Current - Collector Cutoff (Max) - - - - -
Frequency - Transition 250MHz 250MHz 250MHz - 250MHz
Power - Max 150mW 150mW 150mW - 150mW
Mounting Type Surface Mount Surface Mount Surface Mount - Surface Mount
Package / Case SOT-563, SOT-666 SOT-563, SOT-666 SOT-563, SOT-666 - SOT-563, SOT-666
Supplier Device Package SOT-563 SOT-563 SOT-563 - SOT-563
