SRP5030CA-1R5M
  • Share:

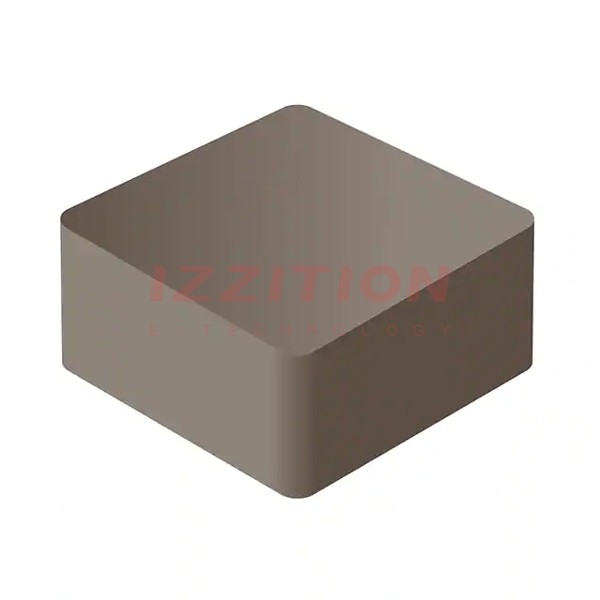

Bourns Inc. SRP5030CA-1R5M

Manufacturer No:
SRP5030CA-1R5M
Manufacturer:
Bourns Inc.
Package:
Tape & Reel (TR)
Datasheet:
SRP5030CA-1R5M Datasheet
ECAD Model:
-
Description:
FIXED IND 1.5UH 10.5A 11.2 MOHM
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Drum Core, Wirewound
Material - Core:Iron Powder
Inductance:1.5 µH
Tolerance:±20%
Current Rating (Amps):10.5 A
Current - Saturation (Isat):14A
Shielding:Shielded
DC Resistance (DCR):11.2mOhm Max
Q @ Freq:-
Frequency - Self Resonant:38MHz
Ratings:AEC-Q200
Operating Temperature:-55°C ~ 155°C
Inductance Frequency - Test:100 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.217" L x 0.209" W (5.50mm x 5.30mm)
Height - Seated (Max):0.122" (3.10mm)
0 Remaining View Similar

In Stock

$1.85
90

Please send RFQ , we will respond immediately.

Similar Products

Part Number SRP5030CA-1R5M SRP5030CA-1R8M   SRP5030TA-1R5M   SRP5030C-1R5M   SRP5030CA-1R0M   SRP5030CA-1R2M
Manufacturer Bourns Inc. Bourns Inc. Bourns Inc. Bourns Inc. Bourns Inc. Bourns Inc.
Product Status Active Active Active Active Active Active
Type Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound - Drum Core, Wirewound Drum Core, Wirewound
Material - Core Iron Powder Iron Powder Carbonyl Powder Metal Iron Powder Iron Powder
Inductance 1.5 µH 1.8 µH 1.5 µH 1.5 µH 1 µH 1.2 µH
Tolerance ±20% ±20% ±20% ±20% ±20% ±20%
Current Rating (Amps) 10.5 A 10.1 A 6 A 8 A 12.2 A 11 A
Current - Saturation (Isat) 14A 12.3A 10A 10.5A 16.5A 15A
Shielding Shielded Shielded Shielded Shielded Shielded Shielded
DC Resistance (DCR) 11.2mOhm Max 12.7mOhm Max 25mOhm Max 19mOhm Max 7.6mOhm Max 9.7mOhm Max
Q @ Freq - - 10 @ 100kHz 20 @ 100kHz - -
Frequency - Self Resonant 38MHz 36MHz 44MHz 35MHz 50MHz 43MHz
Ratings AEC-Q200 AEC-Q200 AEC-Q200 - AEC-Q200 AEC-Q200
Operating Temperature -55°C ~ 155°C -55°C ~ 155°C -40°C ~ 150°C -40°C ~ 125°C -55°C ~ 155°C -55°C ~ 155°C
Inductance Frequency - Test 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz
Features - - - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard Nonstandard Nonstandard Nonstandard Nonstandard
Supplier Device Package - - - - - -
Size / Dimension 0.217" L x 0.209" W (5.50mm x 5.30mm) 0.217" L x 0.209" W (5.50mm x 5.30mm) 0.224" L x 0.205" W (5.70mm x 5.20mm) 0.224" L x 0.205" W (5.70mm x 5.20mm) 0.217" L x 0.209" W (5.50mm x 5.30mm) 0.217" L x 0.209" W (5.50mm x 5.30mm)
Height - Seated (Max) 0.122" (3.10mm) 0.122" (3.10mm) 0.118" (3.00mm) 0.118" (3.00mm) 0.122" (3.10mm) 0.122" (3.10mm)
