SRP1513CA-100M
  • Share:

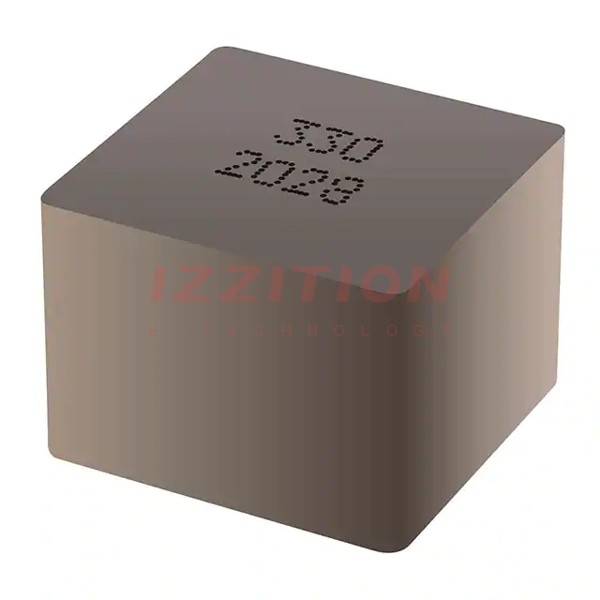

Bourns Inc. SRP1513CA-100M

Manufacturer No:
SRP1513CA-100M
Manufacturer:
Bourns Inc.
Package:
Tape & Reel (TR)
Datasheet:
SRP1513CA-100M Datasheet
ECAD Model:
-
Description:
IND,16.5X15.5X12.7MM,10UH20%,25A
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:-
Material - Core:Metal
Inductance:10 µH
Tolerance:±20%
Current Rating (Amps):25 A
Current - Saturation (Isat):30A
Shielding:Shielded
DC Resistance (DCR):7mOhm Max
Q @ Freq:40 @ 100kHz
Frequency - Self Resonant:8MHz
Ratings:AEC-Q200
Operating Temperature:-55°C ~ 155°C
Inductance Frequency - Test:100 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.650" L x 0.610" W (16.50mm x 15.50mm)
Height - Seated (Max):0.512" (13.00mm)
0 Remaining View Similar

In Stock

$5.55
178

Please send RFQ , we will respond immediately.

Similar Products

Part Number SRP1513CA-100M SRP1513CA-150M   SRP1510CA-100M
Manufacturer Bourns Inc. Bourns Inc. Bourns Inc.
Product Status Active Active Active
Type - - -
Material - Core Metal Metal Metal
Inductance 10 µH 15 µH 10 µH
Tolerance ±20% ±20% ±20%
Current Rating (Amps) 25 A 22 A 24 A
Current - Saturation (Isat) 30A 25.5A 29A
Shielding Shielded Shielded Shielded
DC Resistance (DCR) 7mOhm Max 7.5mOhm Max 8.6mOhm Max
Q @ Freq 40 @ 100kHz 40 @ 100kHz 30 @ 100kHz
Frequency - Self Resonant 8MHz 7MHz 8MHz
Ratings AEC-Q200 AEC-Q200 AEC-Q200
Operating Temperature -55°C ~ 155°C -55°C ~ 155°C -55°C ~ 155°C
Inductance Frequency - Test 100 kHz 100 kHz 100 kHz
Features - - -
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard Nonstandard
Supplier Device Package - - -
Size / Dimension 0.650" L x 0.610" W (16.50mm x 15.50mm) 0.650" L x 0.610" W (16.50mm x 15.50mm) 0.650" L x 0.610" W (16.50mm x 15.50mm)
Height - Seated (Max) 0.512" (13.00mm) 0.512" (13.00mm) 0.394" (10.00mm)
