SRN4012-220M
  • Share:

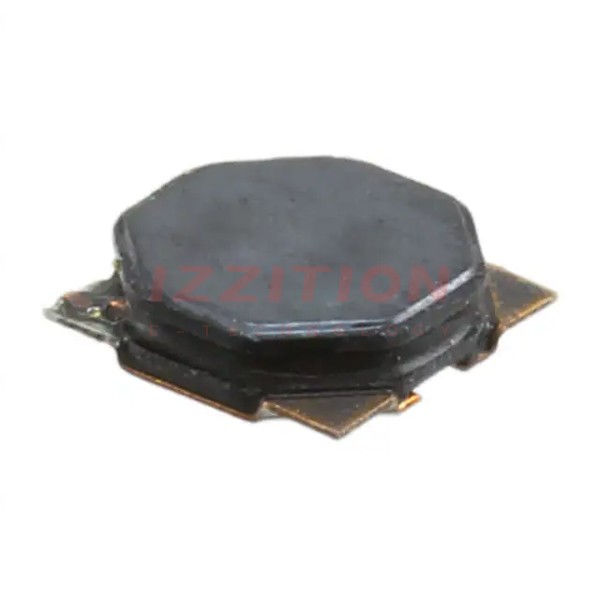

Bourns Inc. SRN4012-220M

Manufacturer No:
SRN4012-220M
Manufacturer:
Bourns Inc.
Package:
Tape & Reel (TR)
Datasheet:
SRN4012-220M Datasheet
ECAD Model:
-
Description:
FIXED IND 22UH 620MA 480MOHM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Drum Core, Wirewound
Material - Core:Ferrite
Inductance:22 µH
Tolerance:±20%
Current Rating (Amps):620 mA
Current - Saturation (Isat):500mA
Shielding:Semi-Shielded
DC Resistance (DCR):480mOhm Max
Q @ Freq:-
Frequency - Self Resonant:-
Ratings:-
Operating Temperature:-40°C ~ 125°C
Inductance Frequency - Test:100 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.157" L x 0.157" W (4.00mm x 4.00mm)
Height - Seated (Max):0.047" (1.20mm)
0 Remaining View Similar

In Stock

-
223

Please send RFQ , we will respond immediately.

Similar Products

Part Number SRN4012-220M SRN4018-220M   SRN4012T-220M
Manufacturer Bourns Inc. Bourns Inc. Bourns Inc.
Product Status Obsolete Active Active
Type Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound
Material - Core Ferrite Ferrite Ferrite
Inductance 22 µH 22 µH 22 µH
Tolerance ±20% ±20% ±20%
Current Rating (Amps) 620 mA 900 mA 620 mA
Current - Saturation (Isat) 500mA 950mA 500mA
Shielding Semi-Shielded Semi-Shielded Semi-Shielded
DC Resistance (DCR) 480mOhm Max 348mOhm Max 400mOhm
Q @ Freq - 11 @ 2.52MHz 10 @ 100kHz
Frequency - Self Resonant - 15MHz 18MHz
Ratings - - -
Operating Temperature -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Inductance Frequency - Test 100 kHz 100 kHz 100 kHz
Features - - -
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard Nonstandard
Supplier Device Package - - -
Size / Dimension 0.157" L x 0.157" W (4.00mm x 4.00mm) 0.157" L x 0.157" W (4.00mm x 4.00mm) 0.157" L x 0.157" W (4.00mm x 4.00mm)
Height - Seated (Max) 0.047" (1.20mm) 0.071" (1.80mm) 0.047" (1.20mm)
