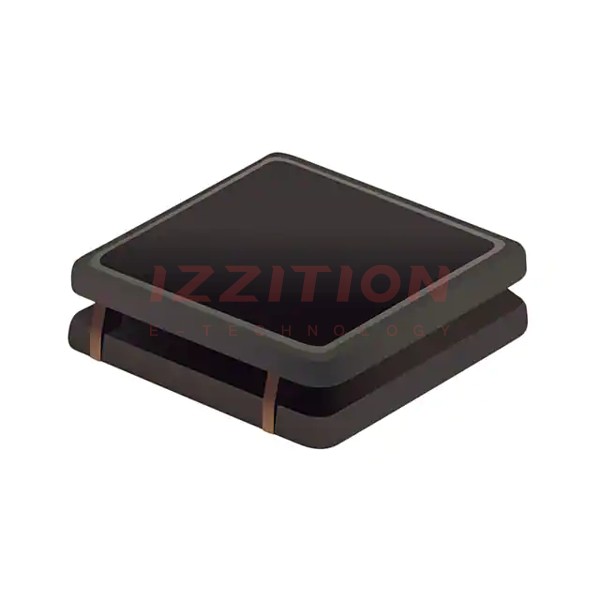

SRN3010TA-2R2M
  • Share:

Bourns Inc. SRN3010TA-2R2M

Manufacturer No:
SRN3010TA-2R2M
Manufacturer:
Bourns Inc.
Package:
Tape & Reel (TR)
Datasheet:
SRN3010TA-2R2M Datasheet
ECAD Model:
-
Description:
FIXED IND 2.2UH 1.7A 90 MOHM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Drum Core, Wirewound
Material - Core:Ferrite
Inductance:2.2 µH
Tolerance:±20%
Current Rating (Amps):1.7 A
Current - Saturation (Isat):1.3A
Shielding:Semi-Shielded
DC Resistance (DCR):90mOhm
Q @ Freq:15 @ 1MHz
Frequency - Self Resonant:100MHz
Ratings:AEC-Q200
Operating Temperature:-40°C ~ 125°C
Inductance Frequency - Test:1 MHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.118" L x 0.118" W (3.00mm x 3.00mm)
Height - Seated (Max):0.039" (1.00mm)
0 Remaining View Similar

In Stock

$0.46
1,807

Please send RFQ , we will respond immediately.

Similar Products

Part Number SRN3010TA-2R2M SRN3015TA-2R2M   SRN3012TA-2R2M   SRN2010TA-2R2M
Manufacturer Bourns Inc. Bourns Inc. Bourns Inc. Bourns Inc.
Product Status Active Active Active Active
Type Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound
Material - Core Ferrite Ferrite Ferrite Ferrite
Inductance 2.2 µH 2.2 µH 2.2 µH 2.2 µH
Tolerance ±20% ±20% ±20% ±20%
Current Rating (Amps) 1.7 A 1.7 A 1.7 A 1.2 A
Current - Saturation (Isat) 1.3A 1.7A 1.5A 1.26A
Shielding Semi-Shielded Semi-Shielded Semi-Shielded Semi-Shielded
DC Resistance (DCR) 90mOhm 60mOhm 80mOhm 145mOhm
Q @ Freq 15 @ 1MHz 12 @ 100kHz 15 @ 1MHz 14 @ 1MHz
Frequency - Self Resonant 100MHz 64MHz 90MHz 100MHz
Ratings AEC-Q200 AEC-Q200 AEC-Q200 AEC-Q200
Operating Temperature -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Inductance Frequency - Test 1 MHz 100 kHz 1 MHz 1 MHz
Features - - - -
Mounting Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard 1212 (3030 Metric) 1212 (3030 Metric) 0806 (2016 Metric)
Supplier Device Package - - - -
Size / Dimension 0.118" L x 0.118" W (3.00mm x 3.00mm) 0.118" L x 0.118" W (3.00mm x 3.00mm) 0.118" L x 0.118" W (3.00mm x 3.00mm) 0.079" L x 0.063" W (2.00mm x 1.60mm)
Height - Seated (Max) 0.039" (1.00mm) 0.059" (1.50mm) 0.047" (1.20mm) 0.039" (1.00mm)
