SDR0503-330K
  • Share:

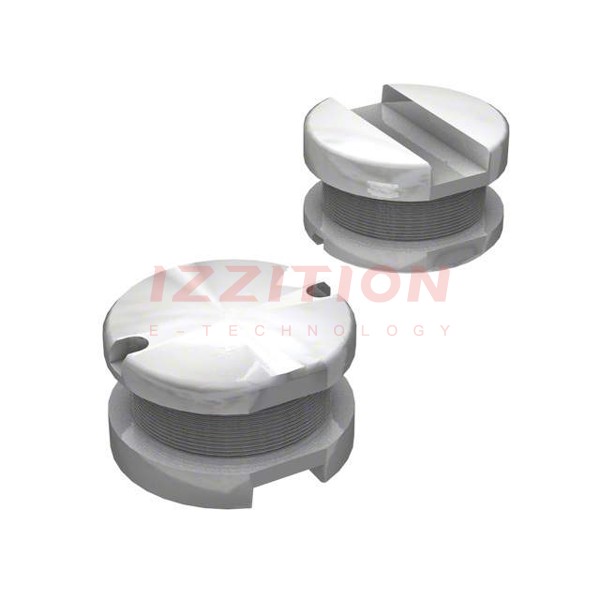

Bourns Inc. SDR0503-330K

Manufacturer No:
SDR0503-330K
Manufacturer:
Bourns Inc.
Package:
Tape & Reel (TR)
Datasheet:
SDR0503-330K Datasheet
ECAD Model:
-
Description:
FIXED IND 33UH 700MA 380MOHM SMD
Delivery:
Payment:
iso14001
iso45001
iso9001
iso13485

Product Attributes

Type:Drum Core, Wirewound
Material - Core:Ferrite
Inductance:33 µH
Tolerance:±10%
Current Rating (Amps):700 mA
Current - Saturation (Isat):850mA
Shielding:Unshielded
DC Resistance (DCR):380mOhm Max
Q @ Freq:15 @ 2.52MHz
Frequency - Self Resonant:18MHz
Ratings:-
Operating Temperature:-40°C ~ 125°C
Inductance Frequency - Test:1 kHz
Features:-
Mounting Type:Surface Mount
Package / Case:Nonstandard
Supplier Device Package:-
Size / Dimension:0.197" L x 0.189" W (5.00mm x 4.80mm)
Height - Seated (Max):0.130" (3.30mm)
0 Remaining View Similar

In Stock

-
72

Please send RFQ , we will respond immediately.

Similar Products

Part Number SDR0503-330K SDR0503-330KL   SDR0503-331K
Manufacturer Bourns Inc. Bourns Inc. Bourns Inc.
Product Status Obsolete Active Obsolete
Type Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound
Material - Core Ferrite Ferrite Ferrite
Inductance 33 µH 33 µH 330 µH
Tolerance ±10% ±10% ±10%
Current Rating (Amps) 700 mA 700 mA 210 mA
Current - Saturation (Isat) 850mA 850mA 280mA
Shielding Unshielded Unshielded Unshielded
DC Resistance (DCR) 380mOhm Max 380mOhm Max 3.3Ohm Max
Q @ Freq 15 @ 2.52MHz 15 @ 2.52MHz 30 @ 796kHz
Frequency - Self Resonant 18MHz 18MHz 5MHz
Ratings - - -
Operating Temperature -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Inductance Frequency - Test 1 kHz 1 kHz 1 kHz
Features - - -
Mounting Type Surface Mount Surface Mount Surface Mount
Package / Case Nonstandard Nonstandard Nonstandard
Supplier Device Package - - -
Size / Dimension 0.197" L x 0.189" W (5.00mm x 4.80mm) 0.197" L x 0.189" W (5.00mm x 4.80mm) 0.197" L x 0.189" W (5.00mm x 4.80mm)
Height - Seated (Max) 0.130" (3.30mm) 0.130" (3.30mm) 0.130" (3.30mm)
